Hva er en spiralviklet pakning?

Hva er en Spiralviklet pakning ?

En spiralviklet pakning er en semimetallisk tetningspakning laget ved å vikle en forhåndsformet metallstrimmel og et mykt fyllmateriale sammen i vekslende lag, og danner en elastisk ring som tetter gapet mellom to flenser. Kombinasjonen av en fjærende metallvikling og et mykt fyllstoff gir pakningen muligheten til å restituere seg litt under trykkendringer, noe som holder den tett selv når boltbelastninger og temperaturer skifter under drift.

Denne konstruksjonen er det som skiller en spiralviklet pakning fra en solid metall eller ren myk pakning. En myk pakning alene kan komprimeres permanent og miste sin tetning, mens en stiv metallpakning alene ofte ikke kan tilpasse seg små overflateuregelmessigheter på flensflaten. En spiralviklet pakning sitter mellom de to, og det er grunnen til at den fortsatt er en av de mest spesifiserte pakningstypene på tvers av rør, trykkbeholdere og varmevekslere.

Anerkjente produsenter av spiralviklede pakninger bygger disse pakningene rundt tre hoveddeler, metallviklingslisten, fyllmaterialet og en eller flere støtteringer, hver dekket i neste seksjon.

Spiralviklet pakning Konstruksjon: Kjernekomponenter

Hver spiralviklet pakning er bygget av et lite sett med standarddeler, selv om den nøyaktige materialkombinasjonen endres basert på serviceforholdene den må håndtere.

Metallviklingslist

En tynn, forhåndsformet metallstrimmel, oftest rustfritt stål, er viklet til en spiralform. Denne stripen gir tilbakefjæringen som lar pakningen reagere på små endringer i boltbelastning og flensbevegelse uten å miste kontakt med tetningsflaten.

Fyllmateriale

Et mykt fyllstoff, vanligvis grafitt eller PTFE, vikles i vekslende lag med metallstripen. Fyllstoffet fyller ut mikroskopiske overflateuregelmessigheter på flensflaten og gir den første forseglingsevnen før metallviklingen tar over den langsiktige tetningsbelastningen.

Ytre og indre ringer

En ytre sentreringsring holder pakningen riktig plassert inne i boltsirkelen og beskytter viklingen mot overkomprimering, mens en valgfri indre ring legger til radiell støtte og bidrar til å forhindre knekking i applikasjoner med høyere trykk.

Hvordan en spiralviklet pakning skaper en tetning

Tetningsytelsen kommer fra et enkelt mekanisk forhold mellom boltbelastning og pakningskompresjon. Når flensboltene strammes, komprimeres viklingen og fyllstoffet sammen, og bygger opp setespenning over pakningsflaten til den er høy nok til å blokkere væskebanen.

Dette er et generelt referansemønster i stedet for en enkelt målt test, og den faktiske kurveformen avhenger av fyllstofftype, viklingstetthet og flensoverflatefinish. Det overordnede forholdet gjelder for de fleste installasjoner: Sittebelastningen øker jevnt ettersom boltbelastningen øker, inntil pakningen når punktet der den kan blokkere tetningsgapet fullstendig.

Vanlige fyllmaterialer for spiralviklede pakninger

Valg av fyllstoff er en av de første beslutningene ved valg av spiralviklet pakning, siden det direkte påvirker temperaturområdet og kjemisk kompatibilitet.

Trykk- og temperaturvurderinger etter fyllstofftype

Fordi fyllmateriale setter det praktiske temperaturtaket for en spiralviklet pakning, er dette vanligvis den første spesifikasjonen som bekreftes før du velger mellom en grafittfylt spiralviklet pakning og en PTFE fylt spiralviklet pakning.

Grafitt er fortsatt det mest spesifiserte fyllstoffet for generell industriell service, og tilbyr en praktisk balanse mellom temperaturtoleranse og kjemisk motstandsdyktighet, mens keramikk- og glimmerfyllstoffer er reservert for prosessutstyr med høyere temperatur.

Typiske trykkklasseklassifiseringer for spiralviklede pakninger

Spiralviklede pakninger er produsert for å matche standard flenstrykkklasser, så dimensjoner og viklingstetthet skala med klassevurderingen til flensen de er installert på.

Disse tallene er omtrentlige romtemperaturreferanseverdier for vanlige flensklasser, og stanghøyden i diagrammet er skalert for lesbarhet i stedet for strengt tegnet i skala. Faktisk tillatt trykk avhenger alltid av det spesifikke flensmaterialet, temperaturen og gjeldende designkode.

Spiralsår Pakning vs Ring Joint Pakning: Nøkkelforskjeller

Spiralviklede pakninger og ringtype skjøt, eller RTJ, pakninger er begge vanlige i rør med høyere trykk, men de tetter på forskjellige måter og passer til forskjellige situasjoner.

En spiralviklet pakning gir generelt bedre kompresjonsgjenoppretting og mer toleranse for mindre ujevnheter i flensoverflaten, mens en RTJ-pakning, som er helt metallisk, vanligvis håndterer høyere trykk og ekstreme temperaturer, men krever en presist bearbeidet rillet flens og er ikke ment å gjenbrukes etter fjerning.

Hvor spiralviklede pakninger brukes på tvers av bransjer

Kombinasjonen av trykktoleranse, temperaturområde og kompresjonsgjenvinning gjør spiralviklede pakninger til et vanlig valg på tvers av flere typer prosessutstyr.

Damprørledningssystemer

En spiralviklet pakning for damprørledningsservice må håndtere gjentatt termisk sykling når ledningen varmes opp og avkjøles, og det er der den fjærende metallviklingen bidrar til å opprettholde en tett forsegling gjennom temperatursvingninger.

Varmevekslere

En spiralviklet pakning for varmevekslerapplikasjoner er ofte dimensjonert til et spesifikt flensmønster og må tåle både internt trykk og termisk ekspansjon av vekslerskallet under oppstarts- og avstengningssykluser.

Trykkbeholdere

En spiralviklet pakning for trykkbeholderlukkinger velges basert på beholderens designtrykk og prosessmediene inni, med fyllmateriale valgt for å matche det kjemiske miljøet.

Petrokjemisk og prosessrør

På tvers av raffinerier og kjemiske anlegg brukes spiralviklede pakninger ved flensforbindelser i hele rørnettet, hvor konsekvent produksjonskvalitet fra en spiralviklet pakningsleverandør støtter forutsigbar ytelse på tvers av store installasjoner.

Hvordan identifisere og velge riktig spiralviklet pakning

De fleste produsenter av spiralviklede pakninger følger en felles fargekodekonvensjon på den ytre ringen og fyllstripen, som gjør det mulig å identifisere viklings- og fyllmaterialet uten å demontere pakningen.

Når du velger en pakning, er matching av ytre ringmateriale til flensmiljøet og bekreftelse av riktig indre og ytre diameter mot flenstrykkklassen de to kontrollene som er verdt å gjøre før installasjon, sammen med en tilpasset spiralviklet pakningsforespørsel for ethvert ikke-standard flensmønster.

Om Ningbo Rilson Sealing Material Co., Ltd.

Ningbo Rilson Sealing Material Co., Ltd ble grunnlagt i 2007 og er basert i Ningbo, Zhejiang-provinsen, med et produksjonsanlegg som spenner over 20.000 kvadratmeter . Selskapet fokuserer på sikker og pålitelig drift av væsketetningssystemer, og hjelper kundene med å identifisere tetningsteknologien som passer deres prosessforhold.

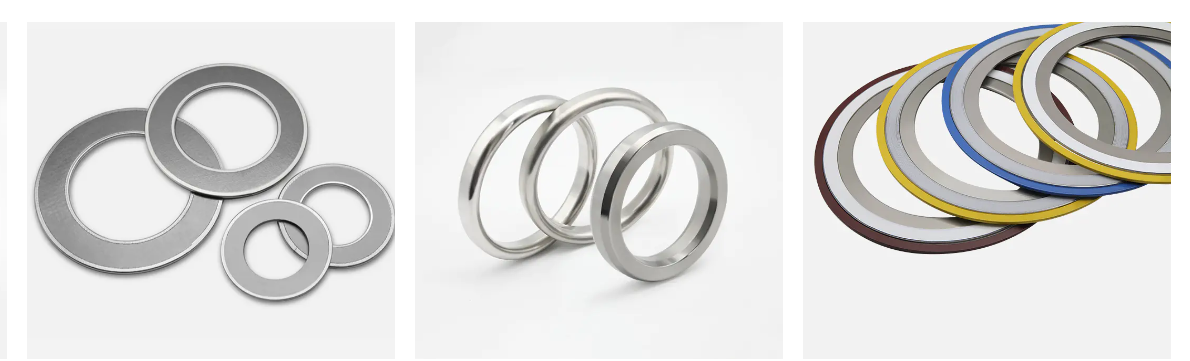

Flere produksjonslinjer støtter design og produksjon av tetningspakninger og relaterte tetningsmaterialer for petroleums-, kjemisk-, kraft-, skipsbyggings- og maskinproduksjonssektorene. Som en industripakningsprodusent inkluderer det primære produktutvalget spiralviklede pakninger, ringleddpakninger, kammprofilpakninger, korrugerte metallpakninger, isolasjonssettpakninger og ikke-asbestpakninger, som dekker både metalliske pakninger og semimetalliske formater.

Selskapet jobber som en leverandør av spiralviklede pakninger til kunder over mange regioner, og støtter OEM spiralviklede pakningsprogrammer og tilpassede spiralviklede pakninger sammen med standardkatalogen, og trekker på mange års produksjonserfaring på tvers av tetningsproduktutvalget.

Selskapet opererer rundt kjerneprinsippene integritet, presisjon, innovasjon og gjensidig suksess, med mål om å bygge langsiktig verdi for kunder, ansatte og den bredere væsketetningsindustrien.
