Ringfugepakninger

Ringfugepakninger

Ring Type Joint Gaskets er utviklet for bruk i petroleumsindustrien samt bore- og olje- og gassproduksjonsutstyr. Disse pakningene er egnet for høye mulige trykk- og temperaturoppgaver. Ved å påføre trykk på tetningsgrensesnittet gjennom boltkraft, flyter det mykere metallet i pakningen inn i ufullkommenhetene til det hardere flensmaterialet, og skaper en veldig tett og effektiv tetning. Wilson produserer og leverer et stort utvalg av ring-type fugepakninger. Rilson Ring Type Joint (RTJ) pakninger i standardstørrelse er produsert etter API 6A, API 17D og ASME B16.20 spesifikasjoner.

Be om tilbud
FORRIGE：Spiralviklede pakninger
NESTE：Ikke-metalliske pakninger

Produktdetaljer

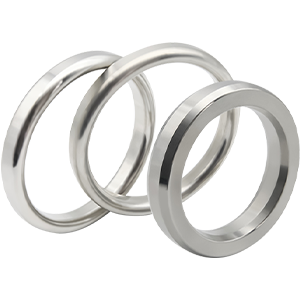

Stil R-ringpakning

Ringleddpakninger kommer i to grunntyper, et ovalt tverrsnitt og et åttekantet tverrsnitt. Disse grunnleggende formene brukes i trykk opp til 10 000 psi (64 MPa). Dimensjonene er standardiserte og krever spesialrillede flenser. Det åttekantede tverrsnittet har en høyere tetningseffektivitet enn det ovale og vil være den foretrukne pakningen. Imidlertid kan kun det ovale tverrsnittet brukes i den gamle typen rundbunnspor. Den nyere flatbunnsspordesignen vil akseptere enten det ovale eller det åttekantede tverrsnittet. Tetningsflatene på ringskjøtsporene må ha en jevn overflate til 63 mikrotommer og være fri for upassende rygger, verktøy eller skravling. RTJ-montasjer tettes med en innledende linjekontakt eller en kanthandling når trykkkreftene påføres.

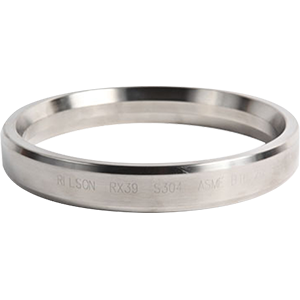

Stil RX-ringpakning

RX-ringpakninger ligner i formen på standard åttekantede ringskjøtpakninger, men deres tverrsnitt er utformet for å dra nytte av det inneholdte væsketrykket for å oppnå en tetning. De er laget til API 6A og kan byttes ut med standard åttekantede ringer for oljefeltboring og produksjonsapplikasjoner i API 6B-flenser. RX brukes ved trykk opp til 5000 psi (34,37 MPa). Standardstørrelser er lagerført i lavkarbonstål, mykt jern, 304 og 316.

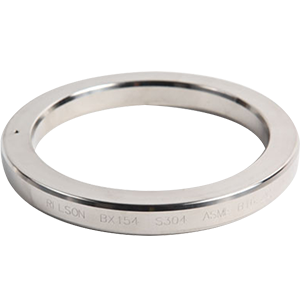

Stil BX-ringpakning

BX-ringpakning skiller seg fra standard oval eller åttekantet form siden den er firkantet i tverrsnitt og avsmalner i hvert hjørne. De kan kun brukes i API 6BX-flenser. BX brukes ved trykk opp til 20 000 psi (137,90 MPa). Standardstørrelser er lagerført i lavkarbonstål, mykt jern, 304 og 316.

IX tetningsring

IX tetningsringer er designet for bruk i Norsok Compact Flange-forbindelser (NCF). Tilgjengelig i forskjellige materialer, leveres IX-ringer med fargekodet PTFE-belegg for å betegne det medfølgende basismaterialet. Identifikasjonsmerker er på innsiden av ringen etter NORSOK L-005 standarden.

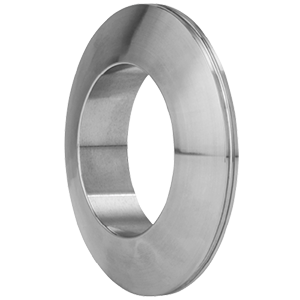

Linse ring

Linseringen er en linjekontakttetning for bruk i høytrykksrørsystemer og trykkbeholderhoder. Linsetverrsnittet er en sfærisk pakningsoverflate og krever spesiell maskinering på flensene. Disse pakningene vil sitte med en liten boltbelastning siden kontaktområdet er veldig lite og pakningssetetrykket er veldig høyt. Vanligvis skal pakningsmaterialene være mykere enn flensen. Ved bestilling av linsepakninger skal det leveres komplette tegninger og materialspesifikasjoner.

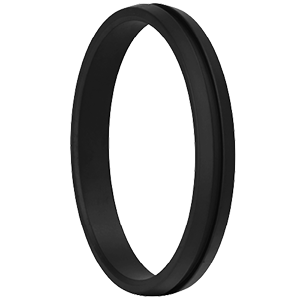

Gummibelagt Ring Type Fuge

En gummibelagt ringtypeskjøt – RTJ er innelukket i et nitrilgummibelegg. Materialeeet til ringtypeskjøten – RTJ er vanligvis mykt jern eller lavkarbon / mildt stål.
Denne typen Ring Type Joint eller RTJ har tre hovedfunksjoner.
Den brukes i trykk- eller hydrotesting for å minimere skade på flenser.
Gummikontaktpunktene gir ekstra tetninger samtidig som de beskytter flensoverflaten.
Det gir økt sikkerhet mot korrosjon, som kan oppstå mellom konvensjonelle ringring-skjøter og de inngrepsflater av sporet.
De er tilgjengelige belagt i en rekke materialer, inkludert 316 rustfritt stål, mykt jern, karbonstål, lavt mildt stål, F5 og Super Duplex.


Vanlig materiale brukt

Pakningsmetall bør velges for å passe til de spesifikke serviceforholdene. I tillegg til dette bør materialets hardhet være lavere enn flensmetallet for å sikre at pakningen deformeres under kompresjon og ikke sporet på tetningsflaten. Beskrivelser av vanlige materialer og hardhetsverdier er som følger:

Material Betegnelse DIN Material Nei. Hardhet (maks.)
Brinell HB Rockwell B
Myk Jern D - 90 56
Lavt Karbon Stål S - 120 68
4–6 Chrome F5 1.7362 130 72
SS 304 S304 1.4301 160 83
SS 304L S304L 1.4306 160 83
SS 316 S316 1.4401 160 83
SS 316L S316L 1.4404 160 83
SS 321 S321 1.4541 160 83
SS 347 S347 1.455 160 83
SS 410 S410 1.4 170 86
F51 F51 14462 230 99
Monel 400 Monel 400 2.436 160 83
Inconel 625 INC625 2.4856 200 93
Incoloy 825 INC825 2.4858 160 83

Anbefalte produkter

Om oss
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. ble grunnlagt i 2007, er en profesjonell Ringfugepakninger produsent og Ringfugepakninger leverandør og ligger i Ningbo, Zhejiang-provinsen. Produksjonsanlegget strekker seg over 20 000 kvadratmeter og er dedikert til å sikre sikker og pålitelig drift av væskeforseglingssystemer, og tilbyr kundene passende tetningsteknologiløsninger. Vi driver flere produksjonslinjer for tetningsprodukter, med spesialisering innen design og produksjon av tetningspakninger og andre tetningsmaterialer for sektorer som petroleum, kjemisk industri, kraftproduksjon, skipsbygging og maskinproduksjon. Våre primære produkter består av spiralviklede pakninger, ringforbindelsespakninger, kammprofilpakninger, korrugerte metallpakninger, isolasjonssettpakninger og ikke-asbestpakninger, blant annet.
Vår kundekrets kommer fra ulike deler av verden, og gjennom vår omfattende erfaring i bransjen har vi opparbeidet oss tillit og anerkjennelse fra våre kunder. For tiden har vi sertifiseringer fra flere fremtredende selskaper. I tillegg har vi oppnådd ISO9001:2015 kvalitetsstyringssertifisering, samt API 6A-sertifikatet, blant annet.
Som en profesjonell Ringfugepakninger fabrikk, er selskapet dedikert til å levere verdi til kunder, fremme helse og lykke blant arbeidere, og produsere positive samfunnseffekter. Vi opprettholder kjerne-prinsippene om integritet, presisjon, innovasjon og gjensidig suksess. Med ambisjonen om å bli det foretrukne merket innen industrielle pakninger, er vi forpliktet til å etablere oss som en toppaktør i væskeforseglingsindustrien og jobbe mot målet om å sikre gjensidig tilfredshet blant kunder og ansatte.
Æressertifikat
  • API -sertifikater
  • ISO9001
  • ISO14001
  • ISO 45001
Nyheter og arrangement
Ringfugepakninger Bransjekunnskap

1. Ringfugepakninger for høytrykks industriell forsegling

Ring Joint Gaskets, ofte kjent som RTJ-pakninger, er presisjonskonstruerte metalliske tetningskomponenter designet for ekstremt høyt trykk og høye temperaturer. Disse pakningene er mye brukt i petroleums-, naturgass-, offshoreboring- og petrokjemisk industri der tetningspålitelighet er kritisk.

I motsetning til myke pakninger, skaper ringtype skjøtepakninger en metall-til-metall-tetning ved å påføre boltbelastningstrykk mellom pakningen og flenssporet. Det mykere pakningsmaterialet deformeres inn i den hardere flensoverflaten, og produserer et svært effektivt tetningsgrensesnitt som er i stand til å håndtere trykk over 20 000 psi .

（1）Hovedapplikasjoner for RTJ-pakninger

  • Olje- og gassproduksjonssystemer
  • Høytrykksrørledningsflenstetning
  • Offshore boreutstyr
  • Petrokjemiske trykkbeholdere

Bransjestudier indikerer at riktig valgte RTJ-pakninger kan redusere flenslekkasjehendelser med mer enn 65 % sammenlignet med konvensjonelle tetningsløsninger.

2. Fordeler med Tilpasset RTJ-pakning Løsninger

En spesialtilpasset RTJ-pakningsprodusent for høytrykksflensapplikasjoner tilbyr tetningsløsninger som er skreddersydd for spesifikke driftsmiljøer. Standardpakninger fungerer kanskje ikke effektivt under unike trykk-, korrosjons- eller temperaturforhold, noe som gjør tilpasning avgjørende i mange industrielle prosjekter.

For eksempel krever offshore oljeplattformer som opererer under saltvannseksponering ofte rustfritt stål eller Inconel RTJ-pakninger med spesialisert hardhetskontroll for å forhindre korrosjonsrelaterte tetningsfeil.

（1）Fordeler med tilpassede RTJ-pakninger

  1. Forbedret tetningspålitelighet under ekstremt trykk
  2. Forlenget levetid i korrosive miljøer
  3. Redusert utstyrsstans og vedlikeholdskostnader
  4. Forbedret kompatibilitet med API-flenssystemer

（2）RTJ-pakningstype-sammenligning

Sammenligning av vanlige ringtype leddpakningsdesign
RTJ-type Trykkkapasitet Typisk applikasjon
R Type Middels til Høy Generelle raffinerierørledninger
RX-type Høyt trykk API 6B trykksystemer
BX type Ekstremt høy Undervanns boreutstyr

3. Profesjonell RTJ-pakningsproduksjonsevne

Pålitelig pakningsytelse avhenger sterkt av produksjonspresisjon, materialkvalitet og streng dimensjonskontroll. Ledende produsenter følger internasjonale standarder som API 6A, API 17D og ASME B16.20 for å sikre forseglingskonsistens.

Ningbo Rilson Sealing Material Co., Ltd. ble grunnlagt i 2007, er en profesjonell produsent av Spiral Wound Gaskets og leverandør av Spiral Wound Gaskets og lokalisert i Ningbo, Zhejiang-provinsen. Produksjonsanlegget spenner over 20 000 kvadratmeter og er dedikert til å sikre sikker og pålitelig drift av væsketetningssystemer, og tilbyr kundene passende tetningsteknologiløsninger. Vi driver en rekke produksjonslinjer for tetningsprodukter, og spesialiserer seg på design og produksjon av tetningspakninger og andre tetningsmaterialer for petroleums-, kjemisk-, kraft-, skipsbyggings- og maskinproduksjonssektorene. Våre primære produkter består blant annet av spiralviklede pakninger, ringleddpakninger, kammprofilpakninger, korrugerte metallpakninger, isolasjonssettpakninger og ikke-asbestpakninger.

Ring Type Joint Gaskets er utviklet for bruk i petroleumsindustrien samt bore- og olje- og gassproduksjonsutstyr. Disse pakningene er egnet for høye mulige trykk- og temperaturoppgaver. Ved å påføre trykk på tetningsgrensesnittet gjennom boltkraft, flyter det mykere metallet i pakningen inn i ufullkommenhetene til det hardere flensmaterialet, og skaper en veldig tett og effektiv tetning. Wilson produserer og leverer et stort utvalg av ring-type fugepakninger. Rilson Ring Type Joint (RTJ) pakninger i standardstørrelse er produsert etter API 6A, API 17D og ASME B16.20 spesifikasjoner.

（1） Viktige produksjonsfunksjoner

  • Presisjons CNC maskineringsteknologi
  • Strenge hardhetstestingsprosedyrer
  • Materialsporbarhet og inspeksjonsrapporter
  • Samsvar med API- og ASME-standarder

4. Markedstrender og utvalgsanbefalinger for RTJ-pakninger

Global etterspørsel etter Ring Joint Gaskets fortsetter å øke på grunn av utvidet energiinfrastruktur og offshore leteprosjekter. Markedsanalytikere anslår årlige vekstrater på ca 6 % i den industrielle tetningssektoren.

（1）Utvalgsanbefalinger

  • Velg pakningsmateriale basert på mediekompatibilitet
  • Kontroller trykk- og temperaturklassifiseringer før installasjon
  • Velg erfarne spesialtilpassede RTJ-pakningsprodusenter
  • Sørg for at flensspordimensjonene oppfyller API-spesifikasjonene

Riktig valg av pakning kan redusere driftsrisikoen betraktelig samtidig som tetningseffektiviteten og utstyrets levetid forbedres.

5. Vanlige spørsmål (FAQ)

Q1: Hva er forskjellen mellom R-, RX- og BX RTJ-pakninger?
R-typen brukes for standard trykkapplikasjoner, RX er designet for høyere trykktetningseffektivitet, og BX er egnet for ekstremt høytrykkssystemer.

Spørsmål 2: Hvilke bransjer bruker vanligvis ringfugepakninger?
Olje og gass, petrokjemisk industri, offshore boring, kraftproduksjon og raffineriindustrien bruker mye RTJ-pakninger.

Spørsmål 3: Hvorfor er spesialtilpasset RTJ-pakningsproduksjon viktig?
Tilpasset produksjon sikrer presis dimensjonspassform, bedre tetningsytelse og forbedret holdbarhet under ekstreme driftsforhold.

Q4: Hvilke standarder følges vanligvis for RTJ-pakninger?
De vanligste standardene inkluderer API 6A, API 17D og ASME B16.20.
