Hva er de forskjellige typene Spiralviklede pakninger
Spiralviklede pakninger er generelt klassifisert på to hovedmåter: ved ringkonfigurasjon og etter kombinasjonen av viklings- og fyllmateriale som brukes inne i tetningselementet. Ringkonfigurasjonsalternativer inkluderer en spiralviklet pakning med indre ring , a spiralviklet pakning med ytre ring bare, a spiralviklet pakning uten innerring , og en grunnleggende stil produsert uten noen støttering i det hele tatt. Materialkombinasjoner er vanligvis gruppert etter fyllstofftype, slik som grafitt, PTFE eller glimmer, sammen med en metallviklingsstrimmel valgt for å matche prosessmediet og flensmaterialet.
Fordi flensstørrelse, driftstemperatur og mediet som forsegles varierer fra en applikasjon til en annen, spiller matching av riktig type spiralviklet pakning til servicetilstanden en sentral rolle for å oppnå en stabil, langvarig tetning ved flensforbindelsen.
Hvordan en Spiralviklet pakning er konstruert
En spiralviklet pakning er laget med en vekslende kombinasjon av dannet metalltråd og mykt fyllmateriale, viklet sammen til en tett ring. Når de komprimeres mellom to flenser, danner de vekslende lagene en effektiv tetning samtidig som de tillater en grad av fleksibilitet som vanlige metallpakninger ikke tilbyr.
Vikle- og fylllag
Metalllviklingen gir pakningen dens strukturelle styrke, mens fylllaget fyller ut mikroskopiske overflateuregelmessigheter på flensflaten. Fyllstoff og viklingsmetall kan begge endres uavhengig for å imøtekomme ulike krav til kjemisk kompatibilitet, noe som er en del av grunnen til at spiralviklede pakninger er tilgjengelige i så mange typekombinasjoner.
Den V-formede metallstripen
En V-formet krone sentrert i metallstripen fungerer som en liten fjær, og gir pakningen ekstra elastisitet under skiftende temperatur- og trykkforhold. Hvis tilgjengelig boltbelastning for å komprimere en pakning er begrenset, kan viklingstettheten og pakningsdimensjonene justeres for fortsatt å gi en effektiv tetning.
Typer spiralviklede pakninger etter ringkonfigurasjon
Ringkonfigurasjon er vanligvis den første klassifiseringen en kjøper må bekrefte, siden den avhenger direkte av flensdesignet som forsegles. En ytre sentreringsring posisjonerer pakningen nøyaktig innenfor flensboltsirkelen og fungerer som en kompresjonsbegrenser, mens en indre ring gir radiell styrke, reduserer flenserosjon og beskytter viklingen mot prosessmediene.
| Ringkonfigurasjon | Typisk beskrivelse |
|---|---|
| Med innerring | Ytre sentreringsring pluss indre ring for ekstra radiell støtte og flensbeskyttelse |
| Kun med ytre ring | Kun ytre sentreringsring, vanligvis brukt på standard hevede flenser |
| Uten innerring | Tetningselement med ytre ring, ingen egen indre støttering inkludert |
| Uten noen ring | Kun tetningselement, ofte brukt der pakningen sitter inne i et begrenset spor |
Typisk ringkonfigurasjonsbruk på tvers av flensapplikasjoner
45 % Med indre ring
30 % Kun ytre ring
20 % Uten indre ring
5 % Uten noen ring
Figurene representerer generelle distribusjonsmønstre sett på tvers av vanlige industrielle flensapplikasjoner og er kun vist for illustrerende sammenligning.
Typer spiralviklede pakninger etter fyllmateriale
Valg av fyllmateriale avhenger hovedsakelig av driftstemperatur og kjemisk eksponering. Grafittfyllstoff er et av de mest brukte alternativene fordi det yter godt over et bredt temperaturområde og motstår en lang rekke prosessmedier, selv om det generelt holdes unna sterkt oksiderende miljøer ved svært høy temperatur. PTFE fyllstoff velges ofte for oksiderende eller aggressiv kjemisk bruk der grafitt ikke er egnet. Glimmerbasert fyllstoff brukes for applikasjoner med høyere temperatur, og fleksible ikke-metalliske alternativer er tilgjengelige for lettere bruk eller lavere temperatur.
Typisk maksimal kontinuerlig driftstemperatur etter påfyllingstype
Bare omtrentlige referanseområder; faktiske grenser varierer med nøyaktig formulering, viklingsmetall og prosessforhold.
Sammenligning av ytelse på tvers av fylltyper
Å velge mellom en grafittfylt, PTFE-fylt eller glimmerfylt spiralviklet pakning kommer vanligvis ned til veietemperaturmotstand, oksidasjonsmotstand, kjemisk kompatibilitetsområde, kompresjonsgjenvinning og generell forseglingspålitelighet mot de spesifikke prosessforholdene som er involvert.
Sammenligning av fylltype ytelse
Grafitt fylt PTFE fylt Glimmer fylt
Vurderinger er relative og ment for generell sammenligning; faktisk ytelse avhenger av nøyaktig formulering og serviceforhold.
Typisk kompresjonsgjenopprettingsatferd
Når boltebelastningen øker mot nominell verdi, utvikler en spiralviklet pakning gradvis sin fulle tilbakefjæring og gjenvinningskapasitet. Dette gradvise utvinningsmønsteret er en av grunnene til at spiralviklede pakninger har en tendens til å tilpasse seg mindre flensbevegelser og termisk sykling bedre enn flate, ikke-metalliske pakninger.
Generell utvinningstrend på tvers av boltbelastningsområde
Kurve illustrerer et generelt utvinningsmønster; eksakte verdier varierer avhengig av pakningskonstruksjon, fyllstofftype og installasjonsforhold.
Hvordan velge riktig type spiralviklet pakning
Å velge mellom de tilgjengelige typene spiralviklede pakninger kommer vanligvis ned til å gjennomgå en kort liste over servicebetingelser før du legger inn en bestilling hos en leverandør av spiralviklede pakninger.
- Bekreft driftstemperaturområdet og om prosessen kjører i et oksiderende eller ikke-oksiderende miljø, noe som hjelper til med å bestemme fyllstofftypen.
- Sjekk trykkklassifiseringen og flensklassen for å hjelpe med å stille inn riktig viklingstetthet og ringkonfigurasjon.
- Gjennomgå kjemisk kompatibilitet mellom prosessmediet og både fyllmaterialet og viklingsmetallet.
- Tilpass ringkonfigurasjonen til flenstypen, siden hevede flater, fjær og spor, og ringtype-skjøtstil-spor gir pakningen forskjellig plass.
- Bekreft tilgjengelig boltbelastning, siden begrenset boltbelastning kan kreve en justert viklingstetthet eller pakningsdimensjon.
For flenser bygget rundt et skjøtespor av ringtype, brukes vanligvis en skjøtepakning av ringtype eller RTJ-pakning av solid metall i stedet for en standard spiralviklet pakning, så tidlig bekreftelse av flensvendt type unngår å bestille feil produktfamilie.
Installasjonshensyn for spiralviklede pakninger
- Inspiser flensflatene for skade eller rusk før du setter inn pakningen.
- Sentrer pakningen nøyaktig innenfor boltsirkelen ved å bruke den ytre ringen som en guide.
- Stram boltene gradvis i et kryssmønster i stedet for å jobbe rundt flensen i én retning.
- Unngå å gjenbruke en spiralviklet pakning når den har blitt komprimert og tatt ut av drift.
- Oppbevar ubrukte pakninger flatt, vekk fra fuktighet, for å holde viklingen og fyllstoffet i stabil tilstand.
Om Ningbo Rilson tetningsmateriale
Ningbo Rilson Sealing Material Co., Ltd. ble grunnlagt i 2007 og er lokalisert i Ningbo, Zhejiang-provinsen, og opererer som en produsent av spiralviklede pakninger og leverandør av spiralviklede pakninger. Produksjonsanlegget spenner over rundt 20 000 kvadratmeter og kjører flere produksjonslinjer dedikert til forseglingsprodukter for petroleums-, kjemisk-, kraft-, skipsbyggings- og maskinproduksjonssektorene.

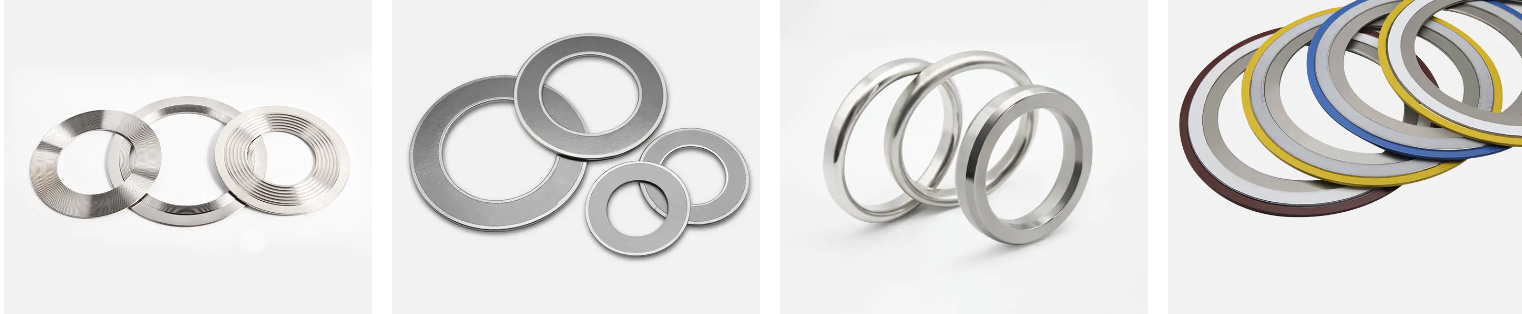

Som en spiralviklet pakningsfabrikk produserer selskapet spiralviklede pakninger, ringleddpakninger, kammprofilpakninger, korrugerte metallpakninger, isolasjonssettpakninger og ikke-asbestpakninger, og opprettholder strukturerte interne kvalitetskontrollprosedyrer gjennom hele produksjonen. Med kunder på tvers av flere regioner, fokuserer selskapet på å levere praktiske tetningsteknologiløsninger bygget rundt integritet, presisjon, innovasjon og langsiktige kunderelasjoner.
Ofte stilte spørsmål
Q1: Hva brukes en spiralviklet pakning til
Spiralviklede pakninger brukes til å tette flensforbindelser og brukes mye i kjemisk prosessering, olje- og gassrørledninger, kraftverk, varmevekslere og trykkbeholdere.
Q2: Hvordan tetter en spiralviklet pakning
Når de komprimeres mellom to flenser, tilpasser de vekslende metallviklingene og fylllagene seg til mindre overflateuregelmessigheter på flensflaten, mens metallviklingen gir tilbakefjæring for å opprettholde kontakttrykket.
Q3: Hva er spiralviklede pakninger laget av
En spiralviklet pakning er laget av en formet metallviklingsstrimmel kombinert med et mykt fyllmateriale, ofte sammenkoblet med en ytre ring, en indre ring eller begge deler, avhengig av konfigurasjonen.
Q4: Hva er forskjellen mellom indre ring og ytre ring i en spiralviklet pakning
Den ytre ringen sentrerer pakningen i flensen og begrenser kompresjonen, mens den indre ringen gir radiell støtte, bidrar til å redusere flenserosjon og beskytter viklingen fra prosessmediene.
Spørsmål 5: Hvorfor bruke grafitt i en spiralviklet pakning
Grafittfyllstoff er mye brukt fordi det fungerer over et bredt temperaturområde og motstår mange prosessmedier, noe som gjør det til et vanlig valg for generell bruk for spiralviklede pakninger.
Q6: Hvordan velger jeg en spiralviklet pakningsstørrelse
Pakningsstørrelsen er generelt tilpasset flensens nominelle rørstørrelse og trykkklasse, så å bekrefte de nøyaktige flensdimensjonene og fronttypen er det første trinnet før du bestiller.
Q7: Hvilken trykkklassifisering er en spiralviklet pakning egnet for
Spiralviklede pakninger brukes på tvers av et bredt spekter av flenstrykkklasser, med viklingstetthet og ringkonfigurasjon justert for å passe den spesifikke trykkklassifiseringen som er involvert.
Q8: Hvor lenge varer en spiralviklet pakning
Levetiden avhenger av driftstemperatur, trykk, de involverte prosessmediene og lagringsforholdene før installasjon, så regelmessig inspeksjon under planlagte nedstengninger anbefales generelt.
Q9: Kan spiralviklede pakninger gjenbrukes
Spiralviklede pakninger er vanligvis beregnet for engangsbruk, siden viklingen og fyllstoffet mister sin tilbakefjæringskapasitet når de er komprimert og tatt ut av bruk.
Q10: Hvordan installere en spiralviklet pakning riktig
Riktig installasjon innebærer å inspisere flensflatene, sentrere pakningen innenfor boltsirkelen og stramme boltene gradvis i et kryssmønster for å påføre jevn kompresjon.
