Kammprofil pakning vs Spiralviklet pakning: Den direkte sammenligningen
For applikasjoner hvor installert tykkelseskontroll, lavt boltlasttap og stabil ytelse gjennom gjentatt termisk syklus er viktigst, for eksempel varmevekslere, kjølere og flenser med høy integritet, er kammprofilpakningskonstruksjon generelt det sterkere tekniske valget. For generelle rørledninger, ventiler og pumpeflenser som spenner over et bredt spekter av trykkklasser, forblir spiralviklet pakning det mest spesifiserte og allment tilgjengelige alternativet. Ingen av pakningsfamiliene er universelt overlegne. Det riktige valget avhenger av flensoverflatefinish, driftstemperaturområde, boltlaststabilitetskrav og det spesifikke utstyret pakningen tetter.
Dette kammprofil pakning vs spiralviklet pakning sammenligning går gjennom strukturelle forskjeller, tendenser til tetningsytelse, temperaturhåndtering av overflatemateriale, typiske bruksmønstre i industrien og et praktisk utvalgsrammeverk slik at ingeniører, anskaffelsesteam og vedlikeholdsplanleggere kan matche riktig pakningstype til applikasjonen foran dem.
- Kammprofile-pakninger bruker en solid, rillet metallkjerne med myke overflatelag, noe som gir dem en lavere installert tykkelse og redusert kompresjonssett.
- Spiralviklede pakninger bruker vekslende viklinger av formet metallstrimmel og fyllmateriale, noe som gir dem fleksibilitet over et bredt spekter av flenstyper.
- En typisk kamprofilpakning sammenligning peker mot kammprofildesign for varmevekslere, mens spiralviklede design fortsatt er en vanlig stogard for generell rørføring.
- Begge pakningsfamiliene er vanligvis tilgjengelige med grafitt-, PTFE- eller glimmerbelegg avhengig av driftstemperatur og prosessvæskeeksponering.
Forstå Kammprofile pakningskonstruksjon
A kammprofil pakning , noen ganger referert til i industrien ved å bruke kamprofilpakningen med alternativ stavemåte, er en semimetallisk pakning bygget rundt en solid metallkjerne som er maskinert med en serie fine konsentriske spor på begge tetningsflatene. Denne rillede kjernen dekkes deretter med et tynt mykt forseglingslag, oftest grafitt, PTFE eller glimmer, som enten limes, mekanisk fikseres eller lamineres på den maskinerte overflaten.
Kjernestruktur og rillet profil
Sporene på en kammprofilkjerne konsentrerer den tilgjengelige boltbelastningen langs en rekke smale kontakttopper i stedet for å spre den jevnt over hele flaten. Dette konsentrerte spenningsmønsteret lar det myke overflatelaget flyte inn i mikroskopiske overflateuregelmessigheter på flensen mens den solide kjernen under motstår overtrykk og opprettholder dimensjonsstabilitet. Fordi kjernen bærer den strukturelle belastningen, viser en industriell kammprofilpakning generelt lavere kompresjonsinnstilling og mindre avspenning over tid sammenlignet med mykere, rent ikke-metallisk pakningsplate.
Alternativer for forseglingslag
Det tynne overflatelaget på toppen av den rillede kjernen er det som faktisk kommer i kontakt med flensoverflaten og stenger lekkasjebaner på mikronivå. Valget av overflater er i stor grad drevet av prosessvæsken og driftstemperaturområdet, med grafitt som dekker det bredeste vinduet for generell bruk, PTFE egnet for kjemisk aggressive eller korrosive bruk, og glimmer som er reservert for applikasjoner med høyere temperaturer der grafittoksidasjon blir et problem.
Forstå spiralviklets pakningskonstruksjon
En spiralviklet pakning bygges ved å vikle en forhåndsformet V-formet eller W-formet metallstrimmel sammen med et mykt fyllbånd, typisk fleksibel grafitt eller PTFE, rundt en dor i vekslende lag. Resultatet er en fjærlignende, lagdelt ring som deretter er utstyrt med en indre ring, en ytre ring eller begge deler, avhengig av flenstype og trykkklasse den skal betjene.
Viklemønster og fyllmateriale
De vekslende metall- og fylllagene gir en spiralviklet pakning en grad av innebygd elastisitet, slik at den kan tilpasses små mengder flensbevegelser eller mindre overflateuregelmessigheter uten umiddelbart å miste tetningskontakten. Metallviklingen gir mekanisk styrke og gjenvinning, mens fyllbåndet fyller det mikroskopiske gapet mellom viklingen og flensflaten ved hvert lag.
Indre og ytre ringstøtte
En indre ring, når den er montert, hindrer viklingen i å bøye seg innover under trykk og beskytter fyllmaterialet mot erosjon av prosessstrømmen ved boringen. En ytre sentreringsring holder pakningen riktig plassert på flensen og fungerer som en kompresjonsstopp, og bidrar til å forhindre overstramming under installasjon. Dette ringbaserte støttesystemet er en av grunnene til at spiralviklede pakninger er så mye brukt på tvers av et bredt spekter av standard flenstyper.
Strukturelle og designforskjeller
Tabellen nedenfor oppsummerer de generelle strukturelle distinksjonene som oftest kommer opp i en kammprofil pakning vs spiral wound gasket diskusjon, basert på hvordan hver pakningsfamilie typisk er bygget og installert.
| Funksjon | Kammprofil pakning | Spiralviklet pakning |
|---|---|---|
| Kjernestruktur | Solid rillet metallkjerne | Avviklet metallstrimmel og fylllag |
| Typisk installert tykkelse | Tynnere, mer kompakt profil | Forholdsvis tykkere profil |
| Komprimeringssett over tid | Generelt lavere | Moderat |
| Flensoverflatefinish nødvendig | Foretrekker en jevnere maskinert finish | Tåler et bredere finishområde |
| Strukturell stivhet | Høyere, solid kjerne | Moderat, more flexible |
| Vanlig bruksmønster | Varmevekslere, reaktorer, flenser med høy integritet | Generelt rør, ventiler, pumper |
Temperaturhåndtering etter overflatemateriale
Belegget eller fyllmaterialet som brukes på en pakning har generelt større innflytelse over maksimal driftstemperatur enn selve basispakningsarkitekturen. Linjediagrammet nedenfor illustrerer typiske temperaturhåndteringstrender på tvers av PTFE-, fleksibel grafitt- og glimmerbekledningsalternativer for begge pakningsfamiliene.
Glimmerbelagte pakninger støtter generelt det høyeste temperaturområdet av de tre vanlige vendingsalternativene, og en glimmerbelagt kammprofilpakning har en tendens til å holde denne fordelen litt lenger enn en glimmerbelagt spiralviklet pakning fordi den solide rillede kjernen hjelper til med å forankre det vendte laget mot avflassing under gjentatt termisk sykling. Dette gjør kammprofildesign med glimmer til en vanlig anbefaling for industrielle kammprofilpakninger i prosessutstyr med høyere temperatur.
Distribusjon av industriapplikasjoner
Kolonnediagrammet nedenfor viser en generell, illustrativ fordeling av hvor kammprofilpakninger typisk er spesifisert på tvers av industrielt utstyrskategorier, basert på vanlige bruksmønstre observert i væsketetningsindustrien.
Varmevekslere representerer den største generelle andelen av etterspørselen etter kammprofile pakninger, som er i tråd med kravet om en tynn, dimensjonsstabil pakning som kan gjentas på tvers av mange rørbuntflenser på en enkelt enhet. Trykkbeholdere, petrokjemiske rør, kraftproduksjonsutstyr og marine- eller skipsbyggingsapplikasjoner avrunder de gjenværende vanlige brukskategoriene.
Sammenligning av total ytelsesradar
Radardiagrammet nedenfor oppsummerer seks generelle ytelsesdimensjoner side om side, og gir en rask visuell lesing om hvor hver pakningsfamilie har en tendens til å ha en fordel.
Den generelle formen viser kammprofilpakninger som trekker frem på tetningsytelse, temperaturmotstand og strukturell stivhet, hovedsakelig et resultat av den solide rillede kjernen. Spiralviklede pakninger trekker frem for enkel installasjon og allsidig bruk, noe som gjenspeiler deres lange historie som et bredt lager, bredt kompatibelt alternativ på tvers av generelle industrielle rør.
Materialalternativer og motliggende lag
Begge pakningsfamiliene er vanligvis bygget av et lignende basseng av kjerne- og overflatematerialer, valgt for å matche prosessvæsken, temperaturen og trykkforholdene til flensen som forsegles. En dyktig leverandør av metallgrafittpakninger vil generelt tilby kombinasjoner på tvers av begge produktlinjene slik at ingeniørteam kan standardisere materialvalg der det er praktisk.
| Komponent | Vanlige alternativer | Typiske notater |
|---|---|---|
| Kammprofil Kjernemetall | Rustfritt stål, karbonstål, legert stål | Valgt basert på korrosjonseksponering og trykkklasse |
| Kammprofil Facing Layer | Grafitt, PTFE, glimmer | Bestemmer kjemisk motstand og temperaturtak |
| Spiralviklet metall | Rustfritt stål, legert stål | Gir fjærlignende mekanisk gjenvinning |
| Spiral sårfyllmateriale | Grafitt, PTFE | Fyller mikrogap mellom viklinger og flensflate |
Camprofile pakningssammenligning etter bransjebruk
Å se på en bredere kamprofilpakningssammenligning på tvers av vanlige industrielt utstyrskategorier bidrar til å klargjøre hvorfor en pakningsfamilie har en tendens til å spesifiseres oftere enn den andre i en gitt setting.
Varmevekslere And Coolers
En varmeveksler kammprofilpakning er generelt foretrukket for rørbunter og kanaldekselflenser fordi den tynne rillede profilen passer til tettere installerte åpninger og holder boltbelastningen mer konsekvent gjennom gjentatte oppstarts- og avstengningstermiske sykluser.
Trykkbeholdere And Reactors
Fartøysmanveier og adkomstflenser med større diameter krever ofte en tilpasset kammprofilpakning dimensjonert for å matche spesifikke boltsirkler og sporprofiler, og støtter konsistent tetning på tvers av store flensdiametre.
Generelle rørledninger og ventilflenser
Standard rørledninger, ventildeksler og pumpehusflenser fortsetter å stole sterkt på spiralviklede pakningsdesign takket være deres brede kompatibilitet med et bredt spekter av flensoverflatefinisher og deres lett tilgjengelighet i vanlige størrelser.
Hvordan velge mellom Kammprofile og spiralviklet pakning
Å jobbe gjennom følgende betraktninger i rekkefølge bidrar generelt til å begrense avgjørelsen mellom de to pakningsfamiliene for en spesifikk flens eller utstyrsdel.
- Gjennomgå driftstemperaturområdet og hvor ofte utstyret går mellom varme og kalde forhold.
- Kontroller det tilgjengelige installerte gapet på flensen, siden en tynnere rillet pakning kan passe mer konsistent på trangere mellomrom.
- Bekreft overflatefinishen på flensen, og husk at en jevnere maskinert overflate vanligvis passer godt til en kammprofilpakning.
- Vurder boltlaststabilitetsbehov, spesielt på utstyr som åpnes og lukkes på nytt for inspeksjon med jevne mellomrom.
- Tilpass overflaten eller fyllmaterialet til prosessvæsken og dens kjemiske kompatibilitetskrav.
- Bestem om en tilpasset kammprofil-pakningsdimensjon er nødvendig eller om en standard spiralviklet katalogstørrelse vil passe til applikasjonen.
Installasjons- og vedlikeholdshensyn
Riktig installasjonspraksis har en direkte effekt på hvor godt hver pakningsfamilie yter i bruk, uavhengig av hvilken type som velges.
- Stram flensboltene gradvis ved å bruke et stjerne- eller kryssmønster i stedet for et sekvensielt mønster rundt flensen.
- Påfør dreiemoment i trinn i stedet for å nå fullt dreiemoment på den første passeringen for å fremme jevn pakningsbelastning.
- Inspiser og rengjør flensoverflaten før installasjon, fjern eventuelle gamle pakningsrester eller overflateavfall.
- Kontroller boltemomentet på nytt etter at utstyret har fullført sin første termiske syklus i bruk.
- Oppbevar reservepakninger flatt, vekk fra fuktighet og direkte sollys, til de er klare for installasjon.
- Unngå å gjenbruke en pakning som allerede har blitt komprimert én gang, siden forseglingslaget vil ha tatt et permanent sett.
Arbeide med en profesjonell Kammprofile pakningsprodusent
Ningbo Rilson Sealing Material Co., Ltd ble grunnlagt i 2007 og er basert i Ningbo, Zhejiang-provinsen, og driver et produksjonsanlegg som strekker seg over 20 000 kvadratmeter som er dedikert til sikker og pålitelig drift av væsketetningssystemer. Selskapet driver flere produksjonslinjer og spesialiserer seg på design og produksjon av tetningspakninger og relaterte tetningsmaterialer for petroleums-, kjemisk-, kraft-, skipsbyggings- og maskinproduksjonssektorene, med kunder lokalisert over mange regioner i verden.

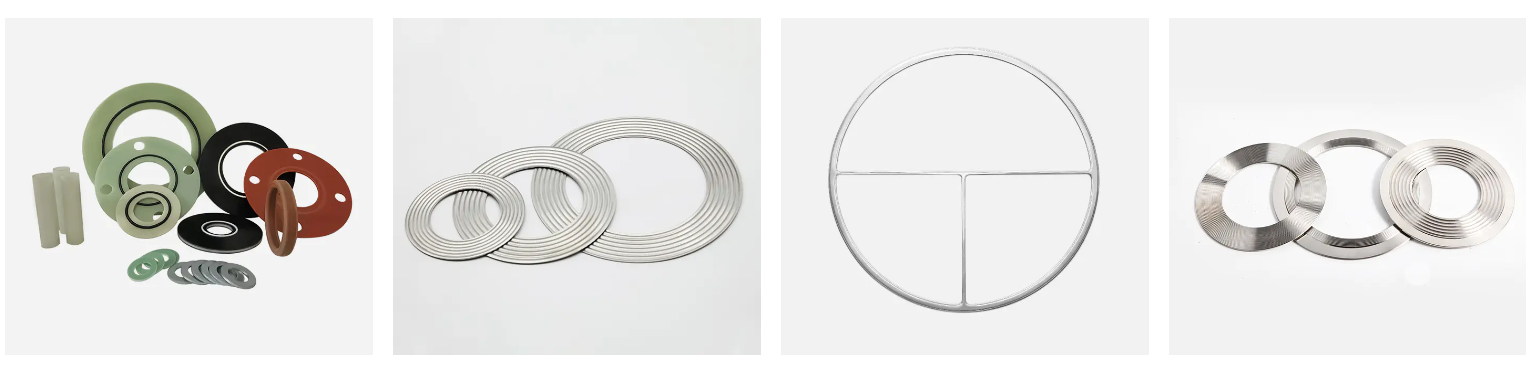

Som en erfaren kammprofil pakning manufacturer and kammprofil pakning supplier , produserer Rilson også spiralviklede pakninger, ringleddpakninger, korrugerte metallpakninger, isolasjonssettpakninger og ikke-asbestpakninger på samme sted, noe som støtter konsekvent kvalitetskontroll når kunder sammenligner de to produktfamiliene side om side. Bedriften kan også fungere som en produsent av kamprofilpakninger for prosjekter som krever en tilpasset kammprofil pakning tilpasset en spesifikk flenstegning, inkludert kjernemetall, beleggmateriale, sporprofil og ytre dimensjon. Som en leverandør av metallgrafittpakninger , Rilson leverer også grafittbelagte og grafittfylte produkter brukt på tvers av både kammprofile og spiralviklede linjer for varmevekslere og generell rørservice.
Selskapet sentrerer sin virksomhet rundt prinsippene om integritet, presisjon, innovasjon og gjensidig suksess, med sikte på å støtte kunder på tvers av væskeforseglingsindustrien med konsistent ingeniørkommunikasjon og produksjonsevne gjennom hele innkjøpsprosessen.
Ofte stilte spørsmål
Q1: Hva er en kammprofile-pakning?
En kammprofile-pakning er en semi-metallisk pakning bygget av en solid rillet metallkjerne dekket med et tynt mykt tetningssjikt som grafitt, PTFE eller glimmer.
Q2: Hva er en spiralviklet pakning?
En spiralviklet pakning dannes ved å vikle en forhåndsformet metallstrimmel sammen med et mykt fyllbånd i vekslende lag, vanligvis støttet av indre og ytre ringer.
Q3: Hva er hovedforskjellen mellom kammprofile-pakning og spiralviklet pakning?
En kammprofilpakning er avhengig av en solid rillet kjerne for stivhet og lavt kompresjonssett, mens en spiralviklet pakning er avhengig av lagdelte metallviklinger og fyllstoff for fjærlignende gjenvinning.
Q4: Hvilken type er generelt foretrukket for varmevekslere?
En varmeveksler kammprofilpakning er ofte foretrukket fordi dens tynnere profil og stabile boltlastytelse passer godt til gjentatt termisk sykling.
Q5: Er kammprofile-pakninger egnet for høytemperaturservice?
Ja, kammprofilpakninger er mye brukt i miljøer med høy temperatur og høyt trykk, spesielt med glimmer- eller grafittbelegg valgt for prosessforholdene.
Q6: Hvilke overflatematerialer er tilgjengelige for kammprofile pakninger?
Vanlige overflatealternativer inkluderer fleksibel grafitt for generell bruk, PTFE for kjemisk aggressive væsker og glimmer for applikasjoner med høyere temperatur.
Q7: Er spiralviklede pakninger egnet for standard rørledningsflenser?
Ja, spiralviklede pakninger brukes ofte på tvers av et bredt spekter av standard rørledninger, ventiler og pumpeflenstyper på grunn av deres brede kompatibilitet.
Q8: Hvordan velger jeg mellom kamprofilpakning og spiralviklet pakning?
Vurder driftstemperatur, flensoverflate, tilgjengelig installert tykkelse og boltlaststabilitetskrav før du velger mellom de to typene.
Q9: Trenger kammprofilpakninger en spesiell flensoverflate?
Kammprofil-pakninger fungerer generelt best på en jevnere maskinert flensflate, siden den rillede kjernen konsentrerer tetningsspenningen langs smale kontakttopper.
Q10: Kan disse pakningene skreddersys for spesifikke flensdimensjoner?
Ja, en tilpasset kammprofilpakning kan produseres for å matche spesifikke indre og ytre diametere, sporprofiler, tykkelse og overflatemateriale for en gitt flenstegning.
