Spiralviklede pakninger Egendefinert

Hjem / Produkt / Spiralviklede pakninger

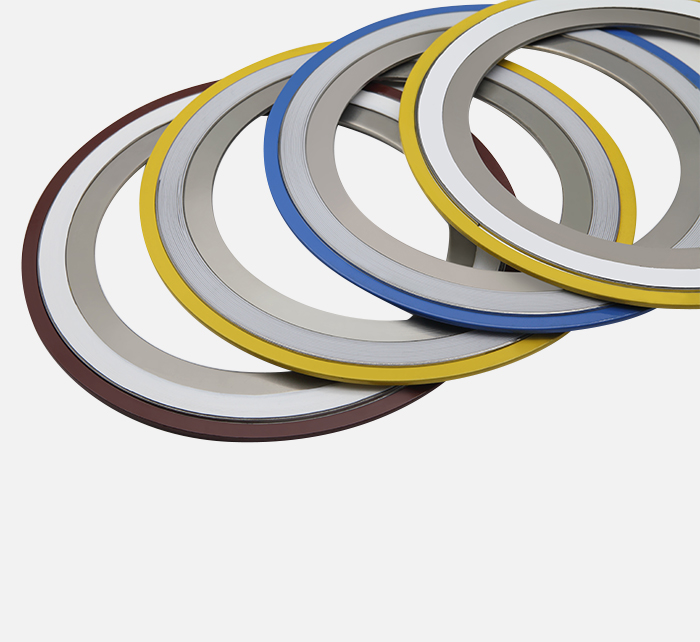

Spiralviklede pakninger

Tilgjengelig i flere stogardformer
Stil Produkt Beskrivelse

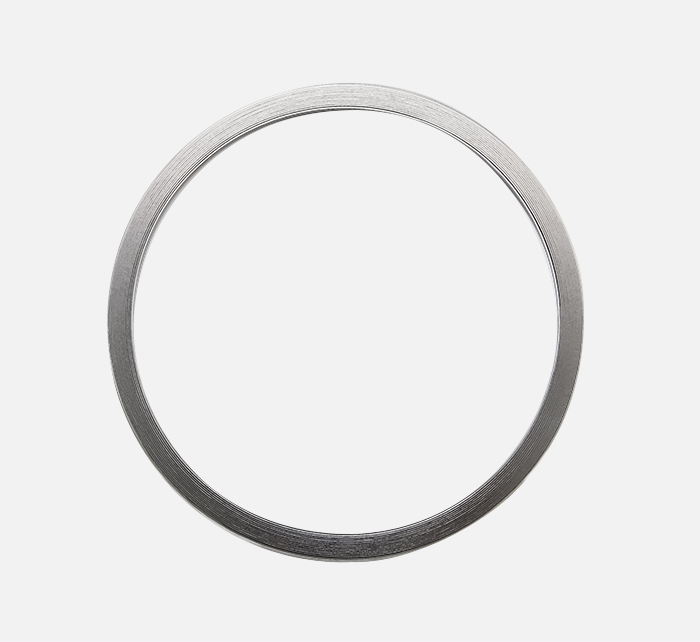

W Vikling bare, uten indre og ytre ringer.

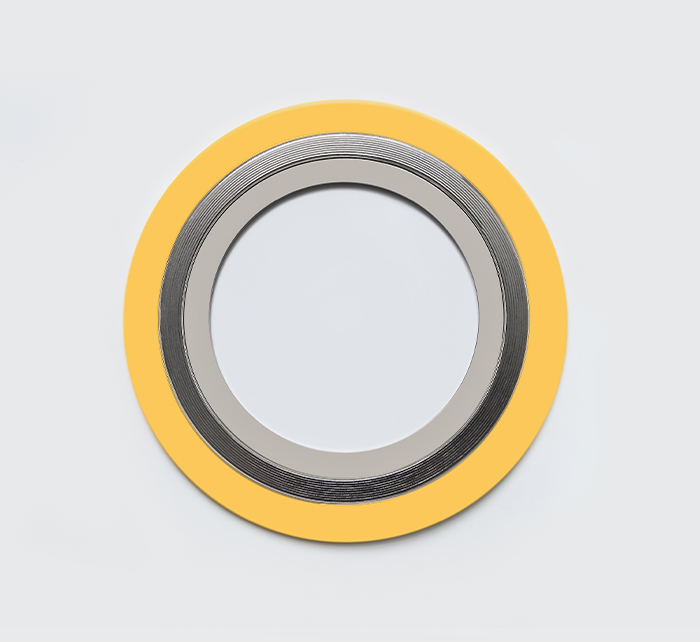

RW Spiral Sår Pakning med ytre ring.
RWI Spiral Sår Pakning med indre og ytre ring.
WI Spiral Sår Pakning med indre ring.
RH Spiral Sår Pakning med Ribb for Varme Utveksler
RS Spiral Sår Pakning med Spesielt Form

Disse pakningene er produsert i henhold til internasjonale spesifikasjoner som ASME B16.20, EN 1514-2, DIN, JIS B 2404 osv.

Be om tilbud
FORRIGE：Ingen forrige produkt
NESTE：Ringfugepakninger

Produktdetaljer

Spiralviklede pakninger

Spiralviklede pakninger - laget med en vekslende kombinasjon av dannet metalltråd og myke fyllmaterialer - danner en svært effektiv tetning når de komprimeres mellom to flenser. En V-formet krone sentrert i metalllisten fungerer som en fjær, og gir pakningene større elastisitet under varierende forhold. Fyll- og trådmateriale kan endres for å imøtekomme ulike krav til kjemisk kompatibilitet. Hvis belastningen som er tilgjengelig for å komprimere en pakning er begrenset, kan pakningskonstruksjon og dimensjoner endres for å gi en effektiv tetning.
En spiralviklet pakning kan inkludere en sentreringsring, en indre ring eller begge deler. Den ytre sentreringsringen plasserer pakningen nøyaktig innenfor flensen og fungerer som en kompresjonsbegrenser, mens den indre ringen gir ekstra radiell styrke. Den indre ringen reduserer også flenserosjon og beskytter tetningselementet.
Spenst og styrke gjør spiralviklede pakninger til et ideelt valg under en rekke forhold og bruksområder. De er mye brukt i raffinerier og kjemiske prosessanlegg, og er også effektive for kraftproduksjon, romfart og en rekke ventil- og spesialapplikasjoner.

Vanlig metall brukt
Metallmateriale Minimum Maksimum Forkortelse
℉ ℃ ℉ ℃
304SS -320 -195 1400 760 304
316LSS -150 -100 1400 760 316L
321SS -320 -195 1400 760 321
347SS -320 -195 1700 925 347
Karbon Stål -40 -40 1000 540 CRS
Legering 20 -300 -185 1400 760 A-20
Hastelloy B2 -300 -185 2000 1090 HAST B2
Legering C276 -300 -185 2000 1090 HAST C276
Incoloy 825 -150 -100 1600 870 INN 825
Inconel 625 -150 -100 2000 1090 INNC 625
Inconel X750 -150 -100 2000 1090 INNC X750
Monel 400 -200 -130 1500 820 MAN
Nikkel 200 -320 -195 1400 760 Ni
Titanium -320 -195 2000 1090 Ti

Vanlig fyllstoff brukt
Filler Materiale Minimum Maksimum Forkortelse
℉ ℃ ℉ ℃
Fleksibel Grafitt -350 -212 1000 550 F.G
Polytetrafluoretylen -400 -240 490 250 PTFE
Glimmer -328 -200 1472 800 MI
Ikke Asbest -184 -120 750 400 NA
Keramikk -350 -212 2000 1100 CER

Anbefalte produkter

Om oss
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. ble grunnlagt i 2007, er en profesjonell Spiralviklede pakninger produsent og Spiralviklede pakninger leverandør og ligger i Ningbo, Zhejiang-provinsen. Produksjonsanlegget strekker seg over 20 000 kvadratmeter og er dedikert til å sikre sikker og pålitelig drift av væskeforseglingssystemer, og tilbyr kundene passende tetningsteknologiløsninger. Vi driver flere produksjonslinjer for tetningsprodukter, med spesialisering innen design og produksjon av tetningspakninger og andre tetningsmaterialer for sektorer som petroleum, kjemisk industri, kraftproduksjon, skipsbygging og maskinproduksjon. Våre primære produkter består av spiralviklede pakninger, ringforbindelsespakninger, kammprofilpakninger, korrugerte metallpakninger, isolasjonssettpakninger og ikke-asbestpakninger, blant annet.
Vår kundekrets kommer fra ulike deler av verden, og gjennom vår omfattende erfaring i bransjen har vi opparbeidet oss tillit og anerkjennelse fra våre kunder. For tiden har vi sertifiseringer fra flere fremtredende selskaper. I tillegg har vi oppnådd ISO9001:2015 kvalitetsstyringssertifisering, samt API 6A-sertifikatet, blant annet.
Som en profesjonell Spiralviklede pakninger fabrikk, er selskapet dedikert til å levere verdi til kunder, fremme helse og lykke blant arbeidere, og produsere positive samfunnseffekter. Vi opprettholder kjerne-prinsippene om integritet, presisjon, innovasjon og gjensidig suksess. Med ambisjonen om å bli det foretrukne merket innen industrielle pakninger, er vi forpliktet til å etablere oss som en toppaktør i væskeforseglingsindustrien og jobbe mot målet om å sikre gjensidig tilfredshet blant kunder og ansatte.
Æressertifikat
  • API -sertifikater
  • ISO9001
  • ISO14001
  • ISO 45001
Nyheter og arrangement
Spiralviklede pakninger Bransjekunnskap

1. Spiralviklede pakninger for industrielle flenstettingsapplikasjoner

Spiral Wound Pakninger er høyytelses tetningskomponenter designet for krevende industrielle miljøer hvor høyt trykk, ekstrem temperatur og etsende medier er tilstede. De er mye brukt i flenstetningssystemer på tvers av petroleums-, kjemisk- og kraftproduksjonsindustrien på grunn av deres overlegne elastisitet og gjenvinningsytelse.

En typisk spiralviklet pakning består av en V-formet rustfri stålstrimmel vekslet med myke fyllmaterialer som grafitt eller PTFE. Denne strukturen gjør at pakningen opprettholder tett forsegling selv under trykksvingninger opp til 2500 psi (ca. 170 bar) .

（1）Nøkkel industrielle applikasjoner

  • Olje- og gassrørledningsflenstetningssystemer
  • Kjemisk reaktor og varmevekslerutstyr
  • Kraftverks damp- og turbinsystemer
  • Marine og offshore ingeniørstrukturer

I disse bransjene er lekkasjeforebygging avgjørende. Studier viser at feil valg av pakning står for nesten 60–70 % av flensskjøtfeil .

2. Hvorfor tilpasset spiralviklet pakning er viktig for flensforsegling

En spesialtilpasset spiralviklet pakningsprodusent spiller en viktig rolle for å sikre tetningspålitelighet fordi standardpakninger ikke alltid kan matche komplekse flensgeometrier eller spesifikke arbeidsforhold.

For eksempel i høytemperatur dampsystemer som overskrider 600°C , standard grafittfylte pakninger kan brytes ned raskere, mens tilpassede design som bruker forsterkede materialer kan forlenge levetiden med opptil 40 % .

（1）Fordeler med tilpasset produksjon

  1. Nøyaktig dimensjonstilpasning for alle flensstandarder (ANSI, DIN, JIS)
  2. Optimalisert materialvalg basert på kjemisk kompatibilitet
  3. Forbedret tetningsytelse under syklisk trykk
  4. Redusert nedetid for vedlikehold og lekkasjerisiko

（2）Sammenligningstabell for materialvalg

Vanlige materialkombinasjoner for spiralviklede pakninger under forskjellige forhold
Driftstilstand Metallvikling Fyllmateriale
Høy temperatur damp 304 rustfritt stål Fleksibel grafitt
Sterk syrekorrosjon 316L rustfritt stål PTFE

3. Profesjonell produksjonskapasitet og industriløsninger

Høykvalitets tetningsytelse avhenger sterkt av produksjonspresisjon og kvalitetskontrollsystemer. Ledende pakningsprodusenter investerer i automatiserte viklingsmaskiner og strenge testprosedyrer for å sikre konsistens.

Ningbo Rilson Sealing Material Co., Ltd. ble grunnlagt i 2007, er en profesjonell produsent av Spiral Wound Gaskets og leverandør av Spiral Wound Gaskets og lokalisert i Ningbo, Zhejiang-provinsen. Produksjonsanlegget spenner over 20 000 kvadratmeter og er dedikert til å sikre sikker og pålitelig drift av væsketetningssystemer, og tilbyr kundene passende tetningsteknologiløsninger. Vi driver en rekke produksjonslinjer for tetningsprodukter, og spesialiserer seg på design og produksjon av tetningspakninger og andre tetningsmaterialer for petroleums-, kjemisk-, kraft-, skipsbyggings- og maskinproduksjonssektorene. Våre primære produkter består blant annet av spiralviklede pakninger, ringleddpakninger, kammprofilpakninger, korrugerte metallpakninger, isolasjonssettpakninger og ikke-asbestpakninger.

（1）Nøkkelparametere for kvalitetskontroll

  • Tykkelsestoleranse kontrollert innenfor ±0,02 mm
  • Utvinningsgrad for kompresjon ≥ 20 %
  • Lekkasjehastighet testet under ASME-standarder

Disse strenge kontrollene sikrer at tetningsytelsen forblir stabil selv under ekstreme arbeidsforhold, og reduserer lekkasjerisikoen med mer enn 50 % .

4. Markedstrender og utvalgsanbefalinger

Det globale markedet for spiralviklede pakninger fortsetter å utvide seg på grunn av økende etterspørsel innen energi, kjemisk prosessering og offshore engineering. Årlig vekst er beregnet til 5 %–7 % .

（1）Retningslinjer for utvelgelse

  • Match pakningsmaterialer med driftstemperatur og media
  • Sørg for samsvar med ASME-, EN- eller DIN-standarder
  • Foretrekker produsenter som tilbyr tilpasset ingeniørstøtte

（2）Fremtidig utviklingsretning

Fremtidige trender inkluderer avanserte komposittfyllstoffer, miljøvennlige ikke-asbestmaterialer og smarte tetningssystemer med prediktiv vedlikeholdsevne.

5. Vanlige spørsmål (FAQ)

Q1: Hvilket trykkområde kan spiralviklede pakninger håndtere?
De håndterer vanligvis fra PN10 opp til PN400 og ASME klasse 150–2500 avhengig av design.

Q2: Hvilken informasjon kreves for produksjon av tilpassede pakninger?
Flensstandard, dimensjoner, temperatur, trykk og medietype er avgjørende.

Q3: Hvorfor velge en tilpasset produsent i stedet for standardprodukter?
Tilpassede løsninger sikrer bedre passform, forbedret forseglingspålitelighet og lengre levetid.

Q4: Hva er den typiske levetiden til en spiralviklet pakning?
Under normale forhold varierer det fra 3 til 10 år avhengig av driftsmiljø.
