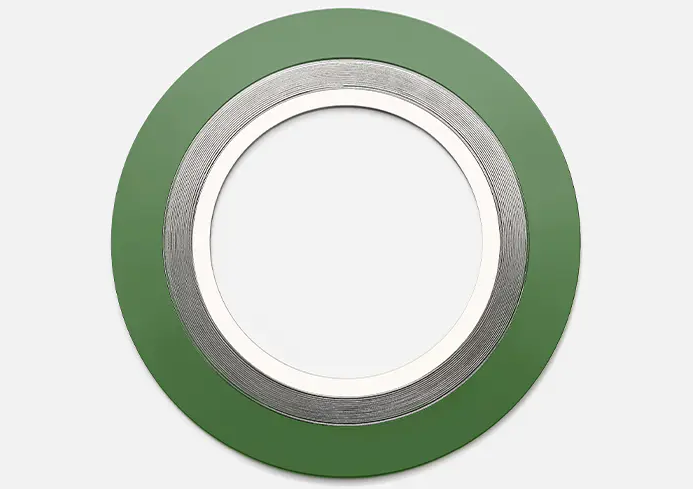

Hva er en spiralsårpakning?

Spiralsårpakninger er en metall-nonmetal komposittpakning som er mye brukt til tetningsrør, ventiler og trykkbeholdere. Deres unike struktur kombinerer styrken til metall med fleksibiliteten i ikke-metall, noe som gjør dem egnet for bruk i høye temperatur-, høytrykks- og etsende medieapplikasjoner. Bestående av vekslende dannede metallledninger og mykt fyllmateriale, danner spiralsårpakninger en svært effektiv tetning når det er komprimert mellom to flenser. Den V-formede kronen i midten av metallstripen fungerer som en fjær, noe som gir pakningen økt elastisitet under varierende forhold. Fyllstoff- og trådmaterialer kan justeres for å oppfylle forskjellige krav til kjemisk kompatibilitet.

1. Struktur og sammensetning av spiralsårpakninger
Metallstrimler: vanligvis laget av korrosjonsbestandige legeringer som rustfritt stål (for eksempel 304 og 316), titan og monel, presses metallstrimlene inn i et V- eller W-formet tverrsnitt for å gi elastisk støtte.
Ikke-metalliske fylllagslag: ofte laget av materialer som grafitt, polytetrafluoroetylen (PTFE) og glimmer, er disse fylllagene innebygd mellom metallstrimlene for å gi en tetning og kompensere for overflateuregelmessigheter. Indre og ytre ringer (valgfritt):
Indre ring: forhindrer media i å erodere pakningen internt, og reduserer risikoen for at metallstripen løsner.
Ytre ring (karbonstål eller rustfritt stål): Plasser pakningen, forhindrer overkompresjon og forbedrer trykkmotstanden.

2. Funksjoner og fordeler
Resistent mot ekstreme forhold: tåler høye temperaturer (opptil 1000 ° C eller høyere, avhengig av materialet) og høyt trykk (for eksempel klasse 900 flenser og over).
Utmerket tetning: Kombinasjonen av metall- og ikke-metalliske materialer tilpasser seg til og med mindre flens overflateuregelmessigheter.
Kjemisk motstand: Kompatibel med medier som syrer, alkalier, olje og gass ved å velge forskjellige metaller og fyllmaterialer.
Elastisk motstandskraft: Spiralstrukturen til metallstripen opprettholder en tetning selv etter trykkendringer.

3. Vanlige typer av Spiralsårpakninger
Grunnleggende type (ingen ring): Inneholder bare metall og ikke-metalliske spiralsårslag, egnet for standardflenser.
Skriv med indre ring: Forbedrer intern trykkmotstand, egnet for høyt trykk eller lett erosive medier.
Skriv med ytre ring: enkelt installasjoner og posisjoner, og forhindrer pakningskollaps. Spiralsårpakninger: Kombiner fordelene med begge typer og er egnet for å kreve applikasjoner (for eksempel API 6A).

4. Anvendelser av spiralsårpakninger
Petrokjemisk: rørflenser, reaktorer og varmevekslere.
Kraftindustri: Steam Turbines og høye temperatursystemer.
Farmasøytisk/mat: Bruksområder som krever sanitær PTFE -fylling.
Aerospace: SEALS Fuel System.

5. Valgshensyn
Materialmatching: Velg metallstripen og fylllaget basert på medias etshet og temperatur.
Flensstandard: Bekreft flensvurderingen (som ANSI, DIN og JIS) og dimensjoner.
Trykkvurdering: Ulike svingete tettheter påvirker trykkbærende kapasitet.
Installasjonskrav: Bolter må strammes jevnt for å unngå lokal overtrykk som kan føre til feil.

6. Sammenligning med andre pakninger
Metallflate pakninger: høy hardhet, men dårlig kompensasjon, som krever ekstremt høye boltbelastninger.
Gummipakninger: Passer bare for lave temperaturer og trykk og utsatt for aldring.
Grafittkomposittpakninger: Ingen metallstøtte og utsatt for sprøhet ved høye temperaturer.
