Hvorfor svikter spiralviklede pakninger?

1. Feil valg av Spiralviklede pakninger

Valg er det første trinnet for å sikre pålitelig pakningsytelse. Å ta feil valg kan motvirke påfølgende innsats.

Materialfeil mellom media og driftsforhold: Metallbåndet (som 304 eller 316 rustfritt stål) og ikke-metallisk fyllbånd (som grafitt eller PTFE) i pakningen må kunne tåle mediets korrosive egenskaper, temperatur og driftstrykk. Hvis materialet ikke er korrosjonsbestandig, eller hvis grafitt svikter i oksiderende medier, kan pakningen korrodere eller erodere. For eksempel kan feil valg av vanlig rustfritt stål i svært korrosive medier raskt skade pakningen.

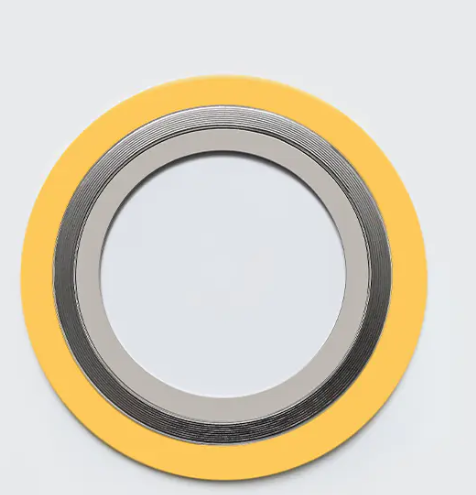

Typemisforhold mellom pakning og flensoverflate: Ulike flenstetningsflatetyper (som hevet, konkav-konveks og not-og-not) krever tilsvarende spiralviklede pakningstyper. For eksempel anbefales generelt en spiralviklet pakning med en indre ring (eller indre og ytre ringer) for hevede flateflenser (RF). Den indre ringen hjelper til med å forhindre overdreven kompresjon og innoverknekking (avvikling) av pakningen under høyt trykk og letter innrettingen. Feilvalg av grunnpakning kan lett føre til feil.

Feil størrelsesvalg: Pakningsstørrelsen skal sikre jevn kompresjon. En pakning som er for bred kan føre til utilstrekkelig kompresjon; en pakning som er for smal kan kollapse på grunn av overdreven kompresjon. Den indre ringstørrelsen skal også sikre jevn flyt for å unngå struping og erosjon.

2. Installasjons- og driftsproblemer

Forhåndsbelastningsproblemer:
Ujevn: Unnlatelse av å stramme boltene i diagonale trinn vil resultere i ujevn kraft på pakningen, noe som fører til lokal lekkasje.
Utilstrekkelig: Utilstrekkelig forspenning forhindrer at den første forseglingen dannes, og medietrykket vil skyve pakningen direkte fra hverandre.
Overdreven: Overdreven forspenning kan knuse ikke-metallisk pakning, skade metallbåndet og føre til at pakningen mister sin elastisitet, slik at den ikke er i stand til å kompensere for varierende driftsforhold.

Flensoverflatetilstand:
Ujevn eller ikke-parallell: Ikke-parallelle flensoverflater eller utilstrekkelig flensstivhet (deformasjon under bolttiltrekking) kan forhindre at pakningen passer jevnt.
Overflateskader eller rester: Radiale riper, groper, korrosjonsmerker eller gjenværende pakningsfragmenter og smuss på tetningsoverflaten kan svekke pakningens effektive tetning.

Feil installasjonsmetoder:
slik som manglende rengjøring av flensoverflater, manglende bruk av smøremiddel (som resulterer i unøyaktige boltmomentverdier og ujevn forspenning), eller manglende bruk av en kalibrert momentnøkkel.

3. Driftsforhold og eksterne faktorer

Alvorlige svingninger i trykk og temperatur: Hyppig temperatur- og trykksykling er en vanlig årsak til pakningssvikt. Dette kan føre til at boltspenningen slapper av og forspenningen reduseres. Selv om spiralviklede pakninger har utmerket elastisitet, kan svikt oppstå hvis fluktuasjoner overstiger deres evne til å kompensere eller hvis pakningsspenningen slapper av. Spesiell forsiktighet bør utvises under systemoppstart, nedleggelse eller prosessendringer.

Medierosjon og korrosjon: Høyhastighetsmedier eller medier som inneholder faste partikler kan erodere og slite på pakningsoverflaten, spesielt når myke fyllmaterialer som grafitt vaskes bort, noe som fører til lekkasjer. Etsende medier kan korrodere både metalliske og ikke-metalliske strimler.

Systemvibrasjon og vannhammer: Kontinuerlig vibrasjon fra utstyr som pumper og kompressorer kan gradvis løsne bolter og redusere forspenningen. Vannhammer (eller trykkstøt) genererer betydelige forbigående belastninger, som direkte kan føre til at pakningen avvikles eller skades.

4. Hvordan forebygge Spiralviklet pakning Feil?

Nøyaktig utvalg: Vurder nøye medieegenskapene (korrosivitet, tilstedeværelse av partikler), temperatur- og trykkparametere (spesielt fluktuasjonsområdet) og konfigurasjonen av flenstetningsoverflaten. Velg riktig pakningsmateriale, type og størrelse i henhold til standardene. Bytt aldri ut en pakning av lav kvalitet med en høykvalitets pakning.

Riktig installasjon:
Rengjør flensoverflaten: Sørg for at den er fri for smuss, rester og skader.
Inspiser pakningen: Kontroller at den er intakt og av riktig type og størrelse.
Riktig tiltrekking: Bruk en kalibrert momentnøkkel for å stramme boltene i diagonale trinn (minst tre trinn) for å sikre jevn forspenning. Sørg for å smøre boltgjengene og lagerflaten til mutteren for å sikre at det påførte dreiemomentet effektivt konverteres til boltforspenning.
Kontroller driftsforhold: Fungerer jevnt, unngå plutselige endringer i temperatur og trykk så mye som mulig, og minimer alvorlige svingninger og sjokk.

Regelmessig inspeksjon og vedlikehold: Når systemet er slått av for vedlikehold, sjekk om boltens forhåndsstrammingskraft er løs (varmestram om nødvendig), kontroller tilstanden til flenstetningsflaten og skift pakningen i tide for å unngå gjenbruk av den gamle pakningen.
