Hvorfor er korrugerte metallpakninger uerstattelige under forhold med høy temperatur og høyt trykk?

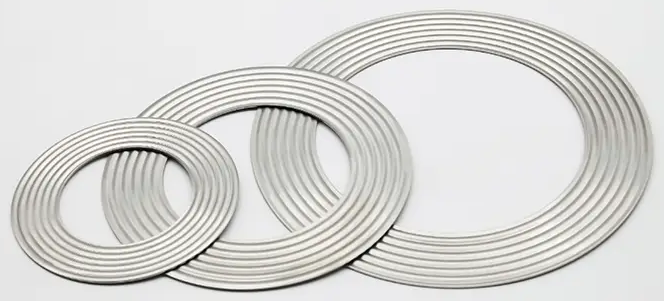

Innen petrokjemisk, elektrisk kraft, kjernekraft og andre industrielle områder har høytemperatur og høytrykk (HT/HP) arbeidsforhold svært strenge krav til ytelsen til tetninger. Vanlige pakninger er utsatt for svikt under ekstreme forhold, noe som resulterer i middels lekkasje, utstyrsskader og til og med sikkerhetsulykker. Metal Corrugated Gasket har blitt et uerstattelig valg under høye temperatur- og høytrykksforhold på grunn av sin unike strukturelle design og materialegenskaper.

1. Materialegenskaper: motstand mot høy temperatur, motstand mot høy trykk, motstand mot korrosjon

Høy temperaturmotstand (-200℃~1000℃)

Korrugerte metallpakninger er laget av høyytelses legeringsmaterialer og tåler ekstreme temperaturer:

Rustfritt stål (316/321): egnet for -200 ℃ ~ 600 ℃, motstandsdyktig mot generell korrosjon.

Inconel 600/625: temperaturbestandighet opp til 1000 ℃, motstandsdyktig mot hydrogensulfid (H₂S) korrosjon.

Hastelloy C-276: motstandsdyktig mot sterke syrer (som saltsyre, svovelsyre) og høytemperaturoksidasjon.

Sammenligning: Ikke-metalliske pakninger (som grafitt, gummi) vil karbonisere eller smelte over 500 ℃, mens vanlige flate metallpakninger er utsatt for krypdeformasjon ved høye temperaturer.

Høytrykksdeformasjonsmotstand (~50 MPa)

Metallkorrugert struktur kan elastisk deformeres under høyt trykk for å kompensere for de små ujevnhetene i flensoverflaten og forhindre tetningssvikt.

Krypemotstand: Den elastiske gjenvinningsgraden for korrugerte pakninger er større enn 90 %, mens flate metallpakninger er utsatt for plastisk deformasjon under høyt trykk, noe som resulterer i løs bolter og lekkasje.

Korrosjonsbestandighet og mediekompatibilitet

Overflatebeleggsteknologi: PTFE (syre- og alkalimotstand), sølv (forbedret termisk ledningsevne) eller nikkel (kloridion-korrosjonsmotstand) kan belegges.

Anvendelige medier: sur gass (CO₂, H₂S), sterk alkali, flytende metall, etc.

Sammenligning: Gummipakninger er utsatt for å svulme når de utsettes for olje, og grafittpakninger er utsatt for pulverisering i et sterkt oksiderende miljø.

2. Strukturelle fordeler: elastisk kompensasjon og høy tetningsytelse

Korrugeringselastisk kompensasjonsmekanisme

Korrugering topp-dal-struktur produserer elastisk deformasjon under trykk, og tilpasser seg automatisk til ujevnheten i flensoverflaten.

Rebound-ytelse: Selv om boltens forspenning avtar, kan den korrugerte strukturen fortsatt opprettholde tetning (flate pakninger lekker når de er løse).

Flerlags komposittdesign (forbedret pakning)

Innvendig metallkorrugering ytre fleksibel grafitt: både metallstyrke og ikke-metallisk forsegling.

Bruksscenario: hoveddamprørledningen til kjernekraftverket (må være motstandsdyktig mot høy temperatur og stråling samtidig).

Sammenligning: Flate metallpakninger kan ikke tilpasse seg flensdeformasjon og er utsatt for lekkasje på grunn av lokal spenningskonsentrasjon.

Ytelsessammenligning med tradisjonelle pakninger :

3. Vedlikeholdspunkter av korrugert metallpakning

• Forholdsregler ved installasjon

Inspeksjon før installasjon

Pakningsstatus: bekreft at det ikke er fordypninger, sprekker eller korrosjon (spesielt i det korrugerte området).

Flensoverflate: rengjør og kontroller planhet (ruhet Ra≤0,8μm), ingen riper eller rust.

Bolter: bruk nye bolter eller bekreft at det ikke er noen strekkdeformasjon, og påfør anti-angrepsmiddel på gjengene.

Riktig installasjonstrinn

Senterplassering: Pakningen skal dekke flensens tetningsflate helt, og ingen avvik tillates.

Forspenningskontroll: kryssstram trinnvis i henhold til standard dreiemoment (som 50%-80%-100% tre-trinns metode anbefalt av ASME B16.5).

Unngå overtrykk: For høyt dreiemoment kan føre til at korrugeringen kollapser (se kompresjonshastigheten oppgitt av produsenten, vanligvis 30%-50%).

Forbudt oppførsel:

Gjenbruk av flatede pakninger (elastisk svikt).

Bruk hammere eller pneumatisk verktøy for å installere voldelig.

• Demontering og utskifting standarder

Situasjoner der utskifting er nødvendig

Korrugert strukturskade: korrugering flatet, ødelagt eller delvis kollapset (elastisk tap).

Korrosjon/slitasje: Det kan sees gropdannelser, sprekker eller storskala avfall av belegg på metallunderlaget.

Lekkasjehistorikk: Gjentatt lekkasje ved samme pakningsposisjon indikerer tetningssvikt.

Sikker demonteringsprosess

Avlast trykket og avkjøl til omgivelsestemperatur.

Løsne boltene i kryss-rekkefølge for å unngå brå sprett av flensoverflaten.

Rengjør de gamle pakningsrestene (ikke bruk skarpe verktøy for å skrape flensen).

• Spesifikasjoner for lagring og transport

Lagringsforhold

Miljø: temperatur 5-30 ℃, fuktighet ≤60%, vekk fra syre- og alkali-korrosive gasser.

Emballasje: Original fuktsikker pose hard boks for oppbevaring, ingen stabling eller bøying.

Krav til transport

Festet i en støtsikker boks for å unngå korrugeringsdeformasjon forårsaket av ujevnheter.

Etiketter indikerer "Ikke trykk" og "Fuktsikker".
