Hvilke forholdsregler bør tas når du installerer korrugerte metallpakninger?

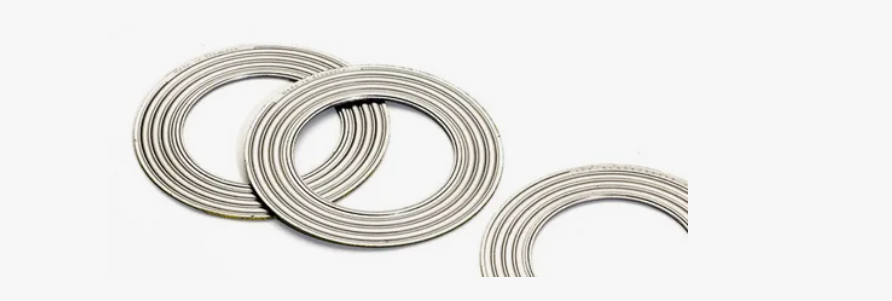

Korrugerte metallpakninger , som et høyytelses tetningsmateriale, er mye brukt i bransjer som petrokjemi, energi, kraft og maskinproduksjon. Under høye temperaturer, høyt trykk, sterkt korrosive eller syklisk skiftende trykkforhold, har korrugerte metallpakninger, med sin utmerkede elastiske gjenvinning og kompresjonsmotstand, blitt et ideelt valg for tetting av flenser i mange utstyr. Uansett hvor god pakningens ytelse er, kan feil installasjon føre til lekkasjer, knusing eller til og med sikkerhetsulykker. Derfor er riktig installasjon avgjørende.

Følgende beskriver riktig bruk av korrugerte metallpakninger fra tre aspekter: forberedelse før installasjon, samlingspunkter og vanlige feil.

1. Forberedelse før installasjon
Før du installerer korrugerte metallpakninger, kreves det en rekke kontroller og bekreftelser for å sikre at pakningen er i et passende driftsmiljø.

(1) Sjekk om flensoverflaten er flat og ren
Flenstettningsflaten må være fri for riper, grader, rust eller gjenværende pakningsfragmenter.
Rengjør med stålbørste eller løsemiddel.
Overflatens ruhet skal oppfylle pakningskravene; ellers vil det påvirke tetningsytelsen.
Spesielt for metallpakninger er kvalitetskravene til tetningsflaten enda høyere; eventuelle defekter kan føre til lekkasje.

(2) Bekreft pakningsspesifikasjoner og modell
Før installasjon, sjekk:
Om pakningsmaterialet er egnet for arbeidsforholdene (f.eks. rustfritt stål, grafittbelegg, etc.)
Om dimensjonene stemmer overens med flensen
Om tykkelsen er passende
Om temperatur- og trykkklassifiseringene oppfyller kravene
Unngå å bruke "nære nok" pakninger for å unngå å påvirke tetningseffekten.

(3) Sjekk om den korrugerte strukturen er intakt
Korrugeringene er kjernestrukturen for pakningens elastiske gjenvinnings- og tetningsytelse. Før installasjon må det bekreftes at:
Korrugeringene er ikke ødelagte
Det er ingen åpenbar deformasjon
Grafitt-, PTFE- og andre belegglag sitter godt på plass og har ikke falt av.
Hvis det oppdages skade, bør den skiftes ut umiddelbart.

2. Nøkkelpunkter for installasjon av korrugerte metallpakninger
Korrekte installasjonsprosedyrer kan effektivt forbedre tetningsytelsen og levetiden.
(1) Riktig sentrering
Pakningen må være nøyaktig sentrert på flensen og kan ikke forskyves. Eksentrisitet vil føre til ujevn stress, forårsaker:
Overtrykk i enkelte områder fører til pakningsskader
Utilstrekkelig trykk i enkelte områder fører til lekkasje
Hvis flensen er stor, anbefales det å bruke et midlertidig posisjoneringsverktøy for å hjelpe til med installasjonen.

(2) Jevn og symmetrisk tiltrekking av bolter
Stramming er et avgjørende skritt for å installere korrugerte metallpakninger og må følge prinsippet om "symmetrisegmentering":
Strammingstrinnene er vanligvis som følger:
Først forstrammes med 30 % moment
For det andre, stram jevnt med 60 % dreiemoment
For det tredje, nå 100 % dreiemoment
Til slutt, kontroller diagonalt på nytt
Denne metoden sikrer jevn belastning på pakningen, og unngår overdreven kompresjon på den ene siden eller utilstrekkelig tetning på den andre.

(3) Kontroller passende strammekraft
Korrugerte metallpakninger har spesifikke krav til strammekraft:
For lavt: Utilstrekkelig tetning, forårsaker lekkasje
For høy: Korrugeringer er skadet, mister sin elastisitet og gjenopprettingsevne
Det anbefales å stramme i henhold til pakningsmodellen, flenskvaliteten og boltspesifikasjonene, med henvisning til momenttabellen levert av produsenten.

(4) Unngå å påføre smøremiddel direkte på pakningsoverflaten
Noen installatører er vant til å påføre olje eller fett på pakningsoverflaten, noe som vil påvirke friksjonen mellom pakningen og tetningsoverflaten, noe som fører til:
Pakningsglidning
Ustabil forsegling
Stresskonsentrasjon
Smøremiddel bør kun påføres i små mengder på boltene og bør aldri påføres pakningen.

3. Nøkkelpunkter å sjekke etter installasjon
Etter installasjonen er det nødvendig med en omfattende inspeksjon:
(1) Bekreft om boltemomentet oppfyller standarden
Bruk en momentnøkkel for ny inspeksjon for å unngå feil forårsaket av manuell vurdering.

(2) Se etter endringer i flensgapet
Spalten på begge sider av flensen skal være konsistent; ellers indikerer det:
Pakningen er ikke sentrert
Ujevn boltkraft
Etterjustering er nødvendig.

(3) Prøvekjøringsobservasjon for lekkasje
Vær nøye med under trykksetting eller oppvarming av systemet:
Eventuell liten lekkasje
Eventuelle unormale lyder eller vibrasjoner
Eventuell lokalisert overoppheting
Utfør om nødvendig sekundær varmestramming for å forbedre tetningsytelsen.

4. Unngå disse vanlige feilene
Når du installerer korrugerte metallpakninger, er det mest sannsynlig at følgende feil forårsaker lekkasje eller skade:

Bruker gamle pakninger direkte
Pakningsoverflaten er forurenset med olje, vann eller urenheter
Fortsetter å bruke sterkt deformerte flenser
Ikke stramme bolter i henhold til momentstandarder
Bruk av pakninger utover driftsforholdene (for høy temperatur eller trykk)
Å unngå disse problemene sikrer virkelig pålitelig forsegling.

Korrugerte metallpakninger har utmerket tetning og tilpasningsevne, men bare hvis de er riktig installert. Bare ved å utføre grundige inspeksjoner før installasjon, sikre jevn spenningsfordeling under installasjonen og utføre kontroller etter installasjon kan pakningen oppnå sin tiltenkte levetid og tetningsytelse. For industrielt utstyr er en liten pakning avgjørende for sikker drift av hele systemet; derfor må installasjonen ikke tas lett på.
