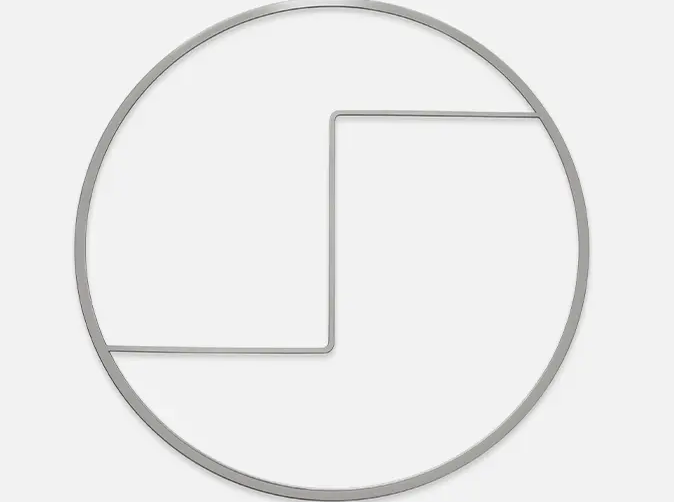

Hva er varmevekslerpakninger?

Enkelt sagt, varmevekslerpakninger er nøkkelkomponenter installert mellom metallplatene til en platevarmeveksler for å forsegle, forhindre lekkasjer og styre strømmen av mediet. Selv om de ikke deltar direkte i varmevekslingen, er de avgjørende for effektiv, stabil og lekkasjefri drift av hele systemet.

1. Funksjonen til Varmevekslerpakninger

Kjerneforsegling: Dette er den mest grunnleggende funksjonen til pakningen. Gjennom sin elastiske deformasjon fyller den de små ujevnhetene mellom platene, og danner en tett forsegling for å forhindre blanding av to væsker (som varmt og kaldt vann, damp og prosessvæsker) og for å forhindre lekkasje til det ytre miljøet.

Veiledende strømningskanaler: Pakningen er ikke en enkel firkantet ring; den har nøye utformede forseglinger og åpne områder. Disse strukturene bestemmer sammen strømningsveien til væsken mellom platene, og sikrer at de varme og kalde mediene strømmer vekselvis og motstrøms, og derved oppnår den høyeste varmevekslingseffektiviteten.

Vedlikeholde klaring: Tykkelsen på pakningen bestemmer størrelsen på gapet mellom tilstøtende plater; dette gapet er væskekanalen. Et passende gap er avgjørende for å opprettholde optimal strømningshastighet og trykkfall.

Bufring og isolasjon: Pakninger har en viss grad av elastisitet, absorberer små forskyvninger av platene forårsaket av temperatursvingninger og trykkendringer, og fungerer dermed som en buffer. Samtidig fungerer de som et elektrisk isolasjonslag mellom platene, og bidrar til å forhindre elektrokjemisk korrosjon.

2. Hovedegenskaper og klassifisering

Anvendelse basert på materiale Egenskapene til varmevekslerpakninger bestemmes først og fremst av deres materialer og struktur.
Klassifisering etter materiale (Dette er det mest avgjørende utvalget):
Nitrilgummi: Et av de mest brukte pakningsmaterialene, med utmerket motstand mot olje og mineralbaserte væsker, egnet for de fleste konvensjonelle driftsforhold som vann, olje, varmt vann og damp (vanligvis -15 °C til 130 °C).
Etylen Propylene Diene Monomer (EPD) Gummi: Enestående varmebestandighet, ozonbestandighet og aldringsmotstand, spesielt egnet for høytemperatur varmtvann, overopphetet damp og visse kjemiske medier (som alkaliske løsninger og ketoner), med et bredere driftstemperaturområde (opptil ca. 150°C - 170°C). Fluorgummi: Kjent som "Kongen av pakninger", den har utmerket motstand mot høye temperaturer (opptil 200 °C og over) og kjemisk korrosjonsbestandighet, og motstår de fleste oljer, drivstoff, løsemidler og sterke syrer. Det er imidlertid ekstremt dyrt og brukes kun under ekstremt tøffe forhold.
Hypalon: Gir god motstand mot sure gasser og oksiderende medier, ofte brukt i industrielle applikasjoner som håndterer klor, svoveldioksid og andre lignende medier.

Klassifisering etter installasjonsmetode:
Limbundet: Den vanligste typen, med spesiallim for å feste pakningen godt til pakningssporet i platen. Installasjon krever dyktighet, men fikseringen er pålitelig.
Snap-on type: Selve pakningen har en snap-on struktur, slik at den kan festes direkte til platen uten lim. Installasjon og utskifting er veldig praktisk, noe som reduserer vedlikeholdstid og kostnader, og representerer den moderne trenden.

3. Vedlikehold og utskifting

Pakninger er de mest sårbare delene i varmevekslere som krever mest oppmerksomhet og vedlikehold.
Når er utskifting nødvendig? (Vanlige tegn)
Synlige lekkasjer: Væskelekkasje finnes på utsiden av utstyret eller ved tilkoblinger.
Middels blanding: Unaturlige temperaturvariasjoner eller forurensning mellom varme og kalde væsker ved utløpet indikerer intern forseglingssvikt.
Eldning av pakninger: Pakninger stivner, mister elastisitet, viser permanent kompresjonsdeformasjon, overflatesprekker eller tap av vedheft.
Planlagt vedlikehold: Forebyggende periodisk utskifting basert på utstyrets driftstid, temperatur og medieegenskaper.

Vedlikeholdspunkter:
Rengjøring: Når du skifter ut pakninger, rengjør pakningssporene på platene grundig for å sikre at det ikke blir igjen gammelt lim eller smuss, noe som garanterer tetningseffekten til den nye pakningen.
Stramming: Under utstyrsmontering, stram boltene gradvis og jevnt i henhold til momentet og rekkefølgen gitt av produsenten, unngå ensidig påkjenning som kan skade pakningen eller forårsake ujevn tetning.
Oppbevaring: Reservepakninger bør oppbevares på et kjølig, tørt, mørkt sted, vekk fra ozonkilder (som motorer), og forsegles i plastposer for å bremse deres naturlige aldring.
