Hva er korrugerte metallpakninger?

Korrugerte metallpakninger er en type mekanisk element som brukes til forsegling. De er laget av tynne metallplater gjennom en spesiell prosess og presses inn i en sirkulær ringformet pakning med vanlige bølgete konkave og konvekse mønstre (dvs. "korrugeringer"). CMG-pakninger regnes som standarden for bølgemetallpakningsteknologi. CMG-pakninger er et ideelt valg for klasse 150 og klasse 300 ASME-flenser med minimal boltbelastning.

1. Hovedtrekk og arbeidsprinsipper
(1) Elastisitet og spenst:
Den korrugerte strukturen er som en liten fjær. Når flensboltene er strammet, komprimeres korrugeringene; og når utstyret vibrerer på grunn av temperatur- og trykkendringer under drift eller flensene er litt adskilt, kan de sammenpressede korrugeringene sprette tilbake for å kompensere for denne endringen, og alltid opprettholde kontakt mellom tetningsflatene og forhindre lekkasje. Dette er nøkkelen til dens overlegenhet over flate pakninger.
(2) Høyt tetningstrykkforhold:
Siden kontaktflaten til korrugeringen er relativt liten, er trykket (spesifikt trykk) per arealenhet større under samme boltforspenning, noe som gjør det lettere å komprimere og fylle små flensoverflatedefekter, og dermed oppnå initial tetning.
(3) En rekke metallmaterialer er tilgjengelige:
Ulike metallmaterialer kan velges i henhold til forskjellige medier (som korrosivitet) og arbeidsforhold (temperatur, trykk). Vanlige er: 304/316 rustfritt stål: det mest brukte, med god korrosjonsbestandighet og omfattende ytelse. Karbonstål: brukes til ikke-korrosive arbeidsforhold, for eksempel høytemperaturdamp. Spesielle legeringer: som Hastelloy, Monel og Inconel, brukt i korrosive eller høytemperaturmiljøer.
(4) Mykt dekklag tilgjengelig:
For å oppnå bedre lufttetthet eller forsegle spesielle medier, kan et lag med mykt forseglingsmateriale dekkes på øvre og nedre kontaktflater av den korrugerte metallpakningen, slik som: Grafitt: høytemperaturbestandig, kjemisk inert, og den mest brukte. PTFE (polytetrafluoretylen): utmerket kjemisk korrosjonsbestandighet. Glimmer: Brukes til ekstremt høye temperaturer (som høytemperaturapplikasjoner i oksiderende atmosfærer).
Denne strukturen kalles en metallkappet pakning, som kombinerer styrken og temperaturmotstanden til metall med de utmerkede tetningsegenskapene til et mykt dekklag.

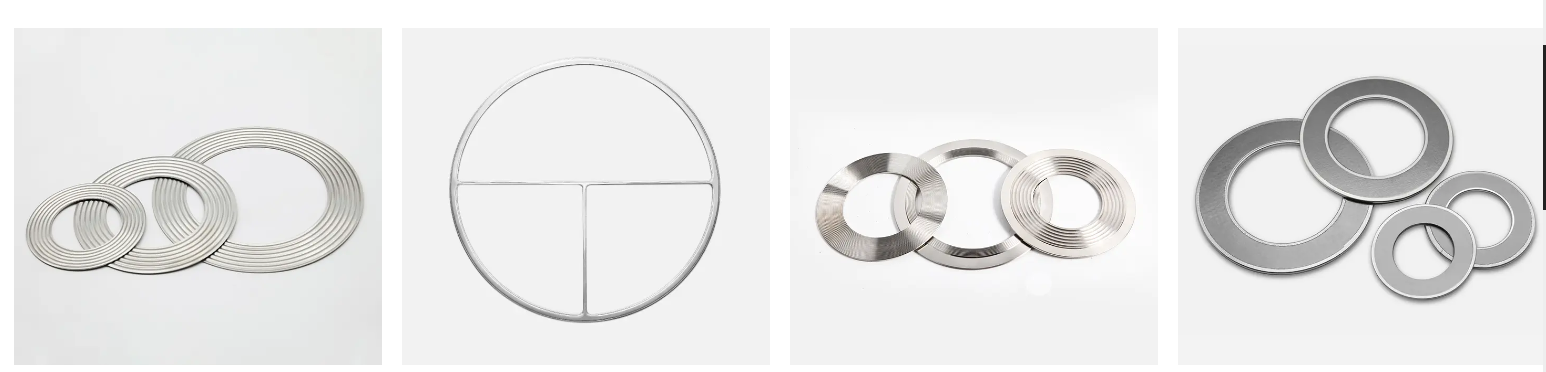

2. Hovedtyper
Korrugerte metallpakninger finnes vanligvis i to hovedtyper:
Grunnleggende korrugert metallpakning:
Laget utelukkende av korrugerte metalllister, uten dekklag. Den er avhengig av metallets iboende elastisitet og høye tetningstrykkforhold for å oppnå en tetning. Det brukes ofte i applikasjoner der temperaturer og trykk er høye, men mediet er ikke sterkt etsende.
Bølget metallpakning med dekklag (metallkappet pakning):
Et lag med mykt forseglingsmateriale (som grafittark) påføres de øvre og nedre overflatene av den grunnleggende korrugerte metallpakningen, og deretter pakkes kantene inn og festes med en form. Dette er den mest brukte typen i industrien.

3. Fordeler og bruksområder
Fordeler:
Tilpasningsevne: Kan ta imot svingninger i trykk og temperatur, og lett flensdeformasjon.
Pålitelig tetning: Mye bedre tetningsytelse enn flate pakninger.
Høytemperatur- og høytrykksmotstand: Metallhuset tåler temperaturer og trykk som er langt høyere enn ikke-metalliske pakninger. Korrosjonsbestandighet: Materialvalg gir mulighet for tilpasning til ulike medier.
Lang levetid: Utmerket spenst gjør den mindre utsatt for stressavslapning og feil.

Typiske bruksområder:
Rør, ventiler, pumper og trykkbeholderflenser i petrokjemisk industri.
Dampturbiner og kjeleanlegg i kraftbransjen.
Farmasøytisk og næringsmiddelindustri (316 rustfritt stål med PTFE-overlegg er vanlig).
Enhver flensforbindelse med middels, høyt trykk og høy temperatur som krever pålitelig forsegling.
