Hvordan installere varmevekslerpakninger for optimal ytelse?

Varmevekslerpakninger er essensielle komponenter mye brukt i ulike bransjer som kjemisk, farmasøytisk, kraftproduksjon og klimaanlegg. De letter temperaturkontroll ved å overføre varme mellom væsker. Betydningen av pakninger som tetningskomponenter i driften av varmevekslere er ubestridelig. Riktig installasjon av varmevekslerpakninger sikrer ikke bare tetningsintegriteten til utstyret, men forbedrer også ytelsen og levetiden til varmeveksleren betydelig. Denne artikkelen vil gi detaljert veiledning om hvordan du installerer varmevekslerpakninger riktig for å sikre optimal tetning og termisk effektivitet under drift.

1. Forstå funksjonen til Varmevekslerpakninger
Hovedfunksjonen til varmevekslerpakninger er å gi en effektiv forsegling, forhindre medialekkasje og sikre jevn varmeoverføring i varmeveksleren. Pakninger forhindrer også blanding eller krysskontaminering mellom ulike medier, noe som er avgjørende i bransjer som kjemisk og farmasøytisk produksjon, hvor det er viktig å forhindre lekkasje av farlige stoffer.

Feil montering av pakninger kan føre til medielekkasje, redusert varmevekslingseffektivitet, overoppheting av utstyr og til og med funksjonsfeil. Derfor er det grunnleggende å sikre riktig pakningsinstallasjon for å opprettholde riktig funksjon av utstyret.

2. Forberedende arbeid før installasjon av varmevekslerpakninger
Før du installerer varmevekslerpakninger riktig, er grundig forberedelse nødvendig, inkludert følgende aspekter:

(1) Kontroll av pakningsmateriale og spesifikasjoner

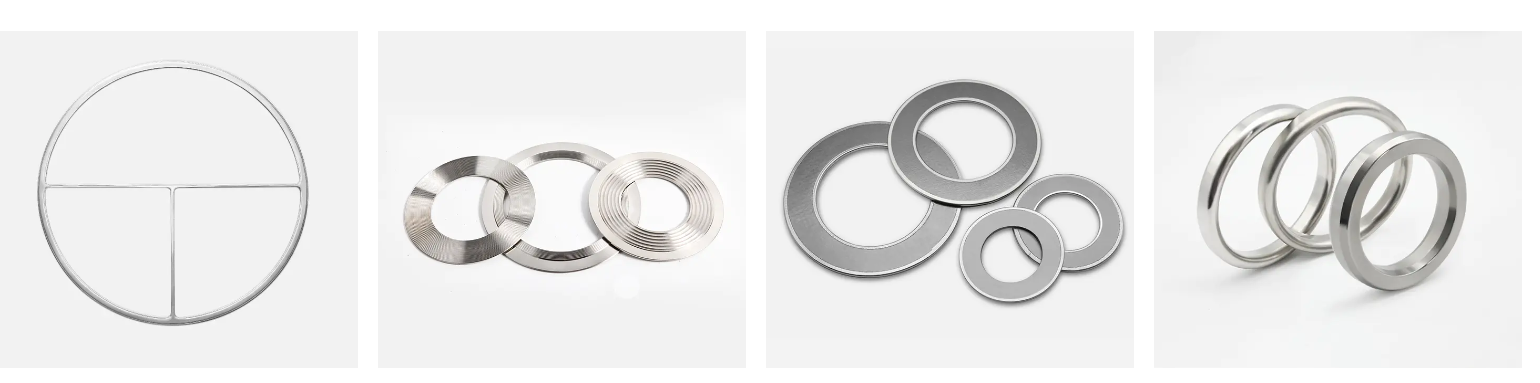

Materialet til varmevekslerpakningen bør velges basert på utstyrets driftsmiljø, medieegenskaper, temperatur og trykkforhold. Vanlige varmevekslerpakningsmaterialer inkluderer gummipakninger, metallpakninger, fleksible grafittpakninger og PTFE-pakninger. Når du velger en pakning, bør dens aktuelle temperatur, trykk og kjemisk motstand bekreftes. Bare det riktige materialet kan sikre langsiktig stabil drift av pakningen.
Sørg dessuten for at pakningens størrelse og spesifikasjoner stemmer overens med kontaktflaten til varmeveksleren. Unngå å bruke pakninger som ikke oppfyller spesifikasjonene, da dette kan føre til dårlig tetting og lekkasje.

(2) Rengjøring av kontaktflaten
Før montering av pakningen må kontaktflaten til varmeveksleren være ren. Kontaktflaten skal være fri for olje, støv, korrosjon og eventuelle urenheter som kan påvirke pakningens tetningsevne. Rengjøringsmetoder kan omfatte bruk av rengjøringsmidler, børster eller kluter, og bruk av trykkluft for å tørke om nødvendig. Eventuelle små urenheter eller smuss kan påvirke pakningens tetningsevne, og føre til lekkasje eller skade.

(3) Sjekk flatheten til kontaktflaten
Kontaktflaten til varmeveksleren må være flat og glatt. Hvis kontaktflaten har riper, deformasjoner eller korrosjon, kan det forhindre at pakningen danner en god tetning. Om nødvendig kan spesialverktøy brukes til å slipe eller trimme kontaktflaten for å sikre flatheten.

(4) Velg passende verktøy
Når du installerer varmevekslerpakninger, trengs noen profesjonelle verktøy, som skiftenøkler, bolter og trykktestingsverktøy. Disse verktøyene bidrar til å sikre at pakningen får jevnt trykk under installasjonen og forhindrer overkomprimering eller løsner.

3. Riktig installasjonstrinn for varmevekslerpakninger
Følgende er standardtrinnene for installasjon av varmevekslerpakninger. Å følge disse trinnene vil sikre optimal pakningsytelse.
(1) Plassering av pakningen
Plasser først pakningen forsiktig på kontaktflaten til varmeveksleren. Sørg for at pakningen er perfekt på linje med kontaktflaten, unngå forskyvning eller bøyning. For pakninger med retningsbestemt krav (som metallpakninger med merker), sørg for å sikre riktig orientering.
Unngå å berøre kontaktflaten til pakningen direkte med hendene under plassering, spesielt for lett forurensede materialer som fleksibel grafitt og gummipakninger. Bruk rene verktøy for å hjelpe til med operasjonen for å holde pakningen ren og intakt.

(2) Installering og jevn tiltrekking av boltene
Etter at pakningen er på plass, begynner du å installere boltene. Boltene skal installeres fra diagonalen til varmeveksleren og strammes gradvis jevnt. Dette er et avgjørende skritt for å sikre jevn kraftfordeling på pakningen og optimal tetningsytelse. Unngå å stramme alle bolter samtidig; i stedet fortsett gradvis for å sikre at pakningen er jevnt komprimert.
Dreiemomentet til hver bolt skal strammes i henhold til spesifikasjonene gitt av produsenten. Hvis det ikke er spesifikke momentkrav, kan en momentnøkkel brukes for å sikre passende strammekraft. Overstramming kan forårsake pakningsskader eller deformasjon, mens understramming kan føre til dårlig tetting.

(4) Kryssstrammingsmetode
Å bruke kryssstrammingsmetoden er en vanlig måte å sikre jevn installasjon og god tetteytelse av varmevekslerpakninger. Ved gradvis å stramme boltene i et kryssmønster får pakningen jevn kraft. Vanligvis utføres kun en delvis tilstramming i første runde, og full tilstramming utføres i andre runde.

(5) Sjekker for lekkasjer
Etter installasjonen er det viktig å se etter lekkasjer. Forseglingsytelsen til pakningen kan testes ved hjelp av pneumatisk trykktesting, hydraulisk trykktesting eller gasslekkasjedeteksjonsinstrumenter. Ved å bruke et visst trykk og observere lekkasjer, kan du sikre at pakningen er riktig installert.

(6) Inspeksjon før operasjon
Utfør en siste inspeksjon før varmeveksleren starter. Se etter løse bolter, sørg for at pakningen er riktig justert, og bekreft at det ikke er noen lekkasjer eller unormalt. Om nødvendig, stram boltene igjen for å sikre en skikkelig tetning.

4. Vanlige installasjonsfeil og løsninger
Selv om pakningsinstallasjon virker som en enkel prosess, kan noen vanlige feil fortsatt oppstå under faktisk drift. Her er noen vanlige feil og hvordan du unngår dem:

(1) Overstramming eller løsning
Overstramming eller løsning av boltene kan føre til pakningsskader eller dårlig tetting. Overstramming kan føre til at pakningen sprekker eller mister elastisitet, mens løsning kan føre til lekkasjer. Stram derfor til i henhold til spesifiserte momentkrav og påfør jevnt trykk for å sikre at pakningen er jevnt belastet.

(2) Urene kontaktflater
Skitne kontaktflater er en vanlig årsak til dårlig tetting. Eventuelt støv, olje eller urenheter vil påvirke pakningens tetteevne, så det er viktig å sikre at kontaktflatene er helt rene før installasjon.

(3) Bruk av feiltilpassede pakninger
Bruk av ikke-tilpassede pakninger (som feil størrelse eller materiale som er uegnet for driftsforholdene) vil føre til tetningsfeil. Derfor er det avgjørende å velge riktig pakningsmateriale og -størrelse. Velg en passende pakning basert på driftsforholdene (som temperatur, trykk og medium) og sørg for at den passer til varmevekslerens kontaktflate.

(4) Ignorerer pakningens aldring
Varmevekslerpakninger har begrenset levetid. Langvarig eksponering for høye temperaturer, høyt trykk og etsende kjemiske medier kan forårsake aldring av pakninger og redusert tetningsytelse. Inspiser derfor pakningens tilstand regelmessig og skift ut gamle eller skadede pakninger umiddelbart for å sikre langtidsstabiliteten til utstyret.
